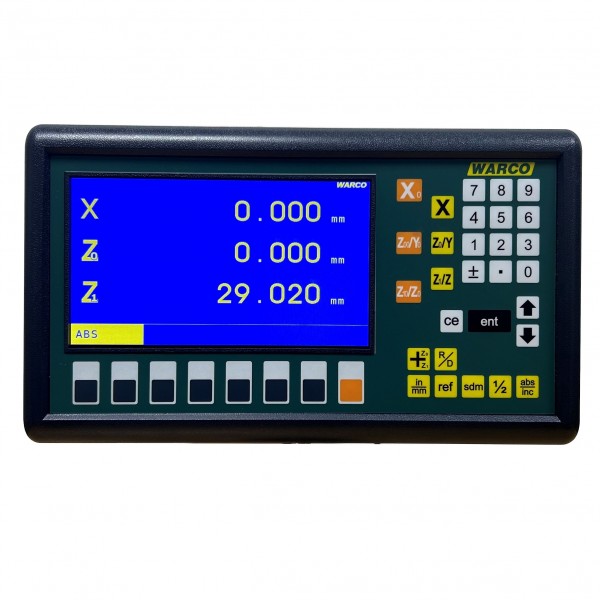

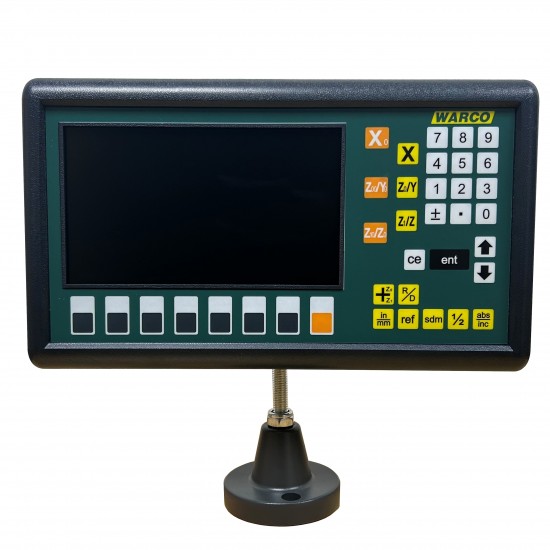

LCD-DRO digitální odměřovací jednotka, 3 osy, Warco

Zcela nový digitální odměřovací systém pro soustruhy, frézky a jiné obráběcí stroje s množstvím funkcí a LCD obrazovkou.

Po zapnutí vše chvilku funguje, i osy měří, pak se vypne a už nejde zapnout.

• Zcela utěsněné elektronické obvody jsou chráněny před nebezpečnými materiály, jako je prach, chladicí kapalina nebo třísky.
• Průmyslová kvalita, vysoká přesnost, snadné použití, velmi dobré technické provedení.
• V kombinaci se samostatně dostupnými skleněnými optickými lištami získáte profesionální, vysoce výkonný a kompletní digitální odečítací systém.
• Dodává se pro vlastní montáž.
• Návod k obsluze a instalační příručka

Vlastnosti:

• Rozlišení: 0,005 mm / 0,0002".
• Pracovní teplota: - 10 °C - 60 °C
• LCD displej umožňuje výpočty např. PCD (obvod roztečné kružnice) a další...
• Velmi robustní a odolná konstrukce.
• Vysoce přesný strojní měřicí systém.
• Dodává se s držákem.
• Kompatibilní s celou řadou různých soustruhů a frézek.
• Pro 3 odečtové lišty se signálem TTL (optické nebo magnetické) - příčný, podélný a svislý posuv (osy X, Y a Z). Signál TTL: 5V TTL/5V RS422
• Vhodné pro frézky a soustruhy

Obsah balení:

• jednotka Warco LCD DRO
• držák
• zemnící kabel
• spojovací materiál
• síťový kabel
• uživatelský manuál

Hlavní funkce jednotky Warco LCD-DRO 3-axis:

• nulování
• reset nulování
• přepínání metrických a palcových jednotek
• funkce 1/2
• zadání hodnot rozměru
• přepínání ABS/INC souřadnic
• uložená paměť i po vypnutí
• úsporný režim
• funkce pro ukládání pravítek
• lineární dorovnání (vůle)
• nelineární dorovnání (vůle)
• nastavení parametrů
• funkce odečtu otáček (sonda odečtu, např. halova sonda není součástí balení)

Parametry (všeobecně):

• Rozlišení 0,005 mm / 0,0002".
• Provozní teplota - 10 °C - 60 °C
• LCD displej umožňuje výpočty PCD.
• Velmi robustní a odolná konstrukce.
• Vysoce přesný měřicí systém stroje.
• Dodáváno s otočným podpěrným ramenem.
• Součástí balení jsou návody k obsluze.
• Kompatibilní s širokou škálou různých soustruhů a frézek.

Speciální funkce jednotky Warco DRO 3-axis:

• funkce vysekávání zkosení
• funkce obrábění oblouku
• funkce obrábění zkosení
• rozdělení otvorů v kruhu - funkce PCD (pitch circle diameter)
• funkce pro vnitřní obrábění
• kalkulačka

K těmto jednotkám jsou k dispozici vysoce kvalitní optické snímače polohy Warco:

vlastnosti systému Warco DRO:

• lineární optické snímače
• zcela chráněné proti třískám a chladivu
• sekce čidla má pouze 18 mm - ideální také pro malé soustruhy a frézky
• čtecí hlava je upevněna na 5ti vysoce kvalitních ložiscích
• úzký profil maximalizuje posuv v ose Y
• maximální možný rozsah příčného posuvu
• pracovní teplota -10°C až + 60°C
• velice přesné a spolehlivé

Warco DRO system je kompatibilní s celou řadou soustruhů, frézek a dalších strojů. Nicméně každý stroj má jiné specifikace a jsou optické lineární snímače vybaveny univerzálními držáky, které potřebují být při montáži upraveny dle potřeby.

Warco - Více než 40 let  dodává kvalitní strojní zařízení pro zákazníkypo celém světě.
