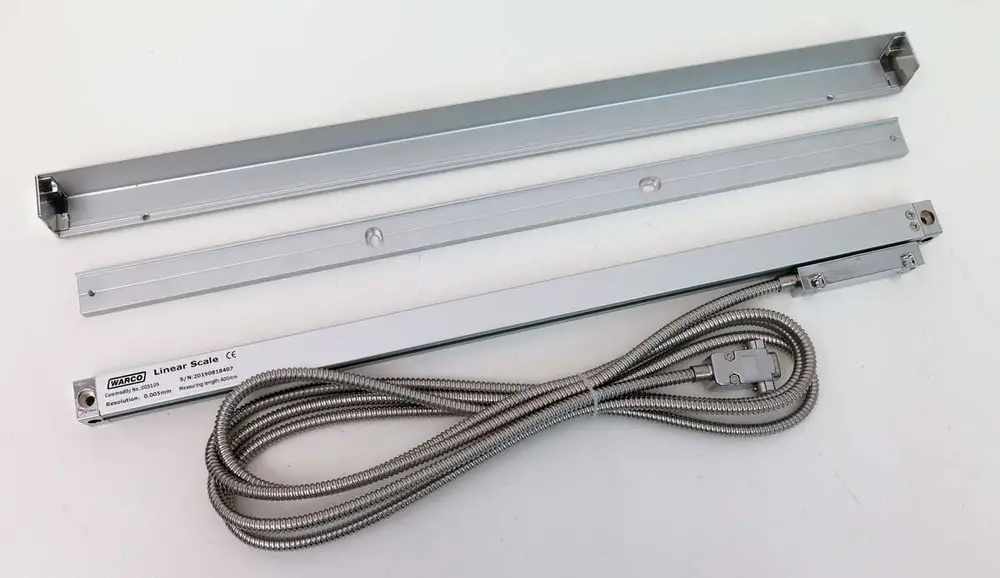

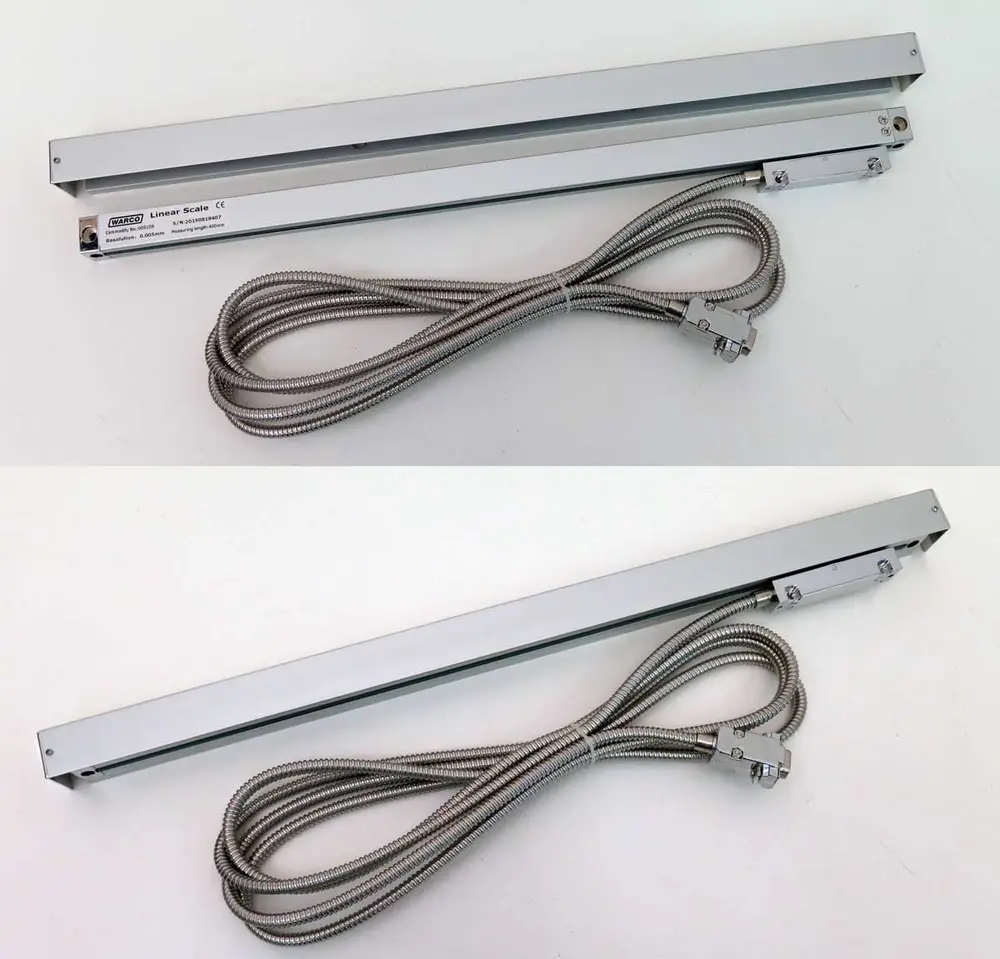

OS-350, optický lineární snímač polohy - 350 mm, Warco

Kvalitní lineární optický snímač Warco s kompaktní velikostí.

- tyto snímače jsou určeny pro montáž svépomocí

Technické udaje:

• lineární optický snímač
• rozlišení / opakovatelnost: 5 micronů
• signál TTL

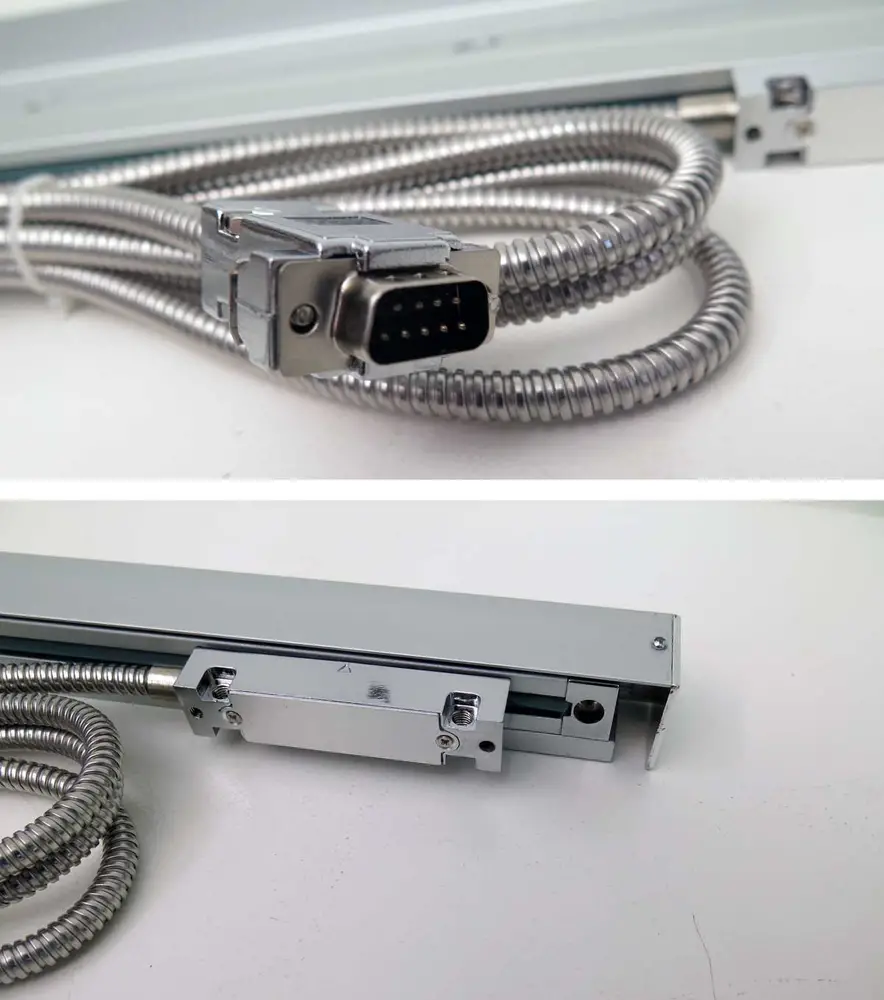

• konektory D-Sub 9 pin

• zcela chráněné proti třískám a chladivu - IP55
• sekce čidla má pouze 18 mm - ideální také pro malé soustruhy a frézky
• čtecí hlava je upevněna na 5ti vysoce kvalitních ložiscích
• úzký profil maximalizuje posuv v ose Y
• maximální možný rozsah příčného posuvu
• pracovní teplota -10°C až + 60°C
• rozměry tohoto typu jsou v nabídce od 100 - 650 mm
• velice přesné a spolehlivé
• typ DC10F
• standardní délka připojovacího kabelu: 3 m

Warco DRO system je kompatibilní s celou řadou soustruhů, frézek a dalších strojů. Nicméně každý stroj má jiné specifikace a jsou optické lineární snímače vybaveny univerzálními držáky, které potřebují být při montáži upraveny dle potřeby.

  Upozornění !!! - Nikdy nečistěte optickou odměřovací lištu tlakovým vzduchem nebo tlakovým ostřikem - může to způsobit nenávratné poškození tohoto měřícího zařízení a ztrátu záruky !!!

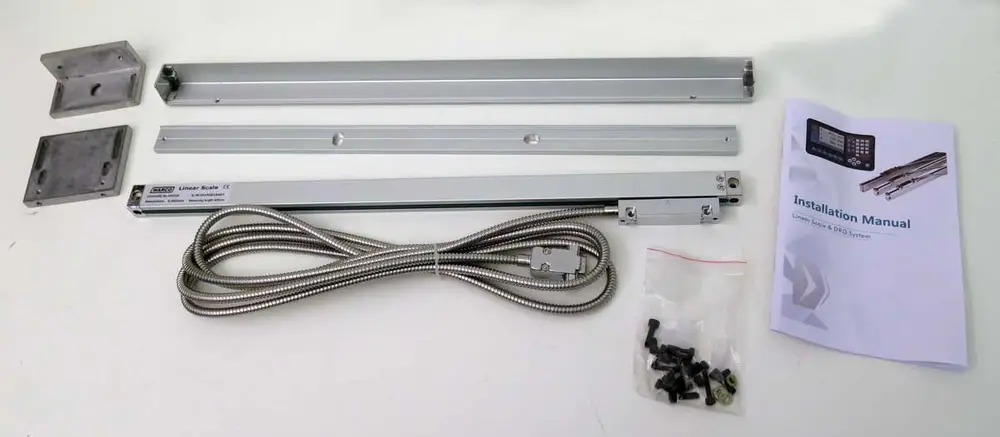

Zde je zobrazen Warco optický digitální snímač polhy s montážními držáky a kompatribilní profesionální zobrazovací jednotka Warco pro 2-osy.

Níže je tabulka Warco strojů, se kterými je tento systém (rozměry optických snímačů)  kompatibilní:

Frézky

poznámka: stroje s kulatým sloupem Major a Major GH nejsou kompatibilní s vertikálními snímači polohy

Soustruhy

Po předchozí dohodě je možné DRO namontovat na stroje WARCO - kontaktujte nás
