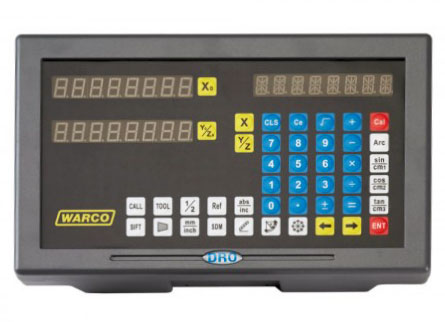

DRO digitální odměřovací jednotka, 2 osy, Warco

Nejde zapnout

Digitální odměřovací systém pro soustruhy, frézky a jiné obráběcí stroje.

• 2 osá digitální jednotka pro podélnou X a příčnou Y osu
• jednotka je kompletně utěsnená, aby byly elektronické okruhy ochráněny proti nebezpečným látkám jako je prach, chladivo a nebo třísky
• tato jednotka pracuje společně se standardními snímači polohy
• vysoce kvalitní a výkonná za bezkonkurenční cenu

Obsah balení:

• jednotka Warco DRO
• robustní výklopný držák
• zemnící kabel
• spojovací materiál
• síťový kabel
• podrobný uživatelský manuál (110 stran)
• zkrácený uživatelský manuál v českém jazyce je možno nalézt ZDE

Tyto jednotky jsou dodávané pro montáž svépomocí - v případě individuální dohody můžeme jednotku namontovat na Vaše zařízení.

Hlavní funkce jednotky Warco DRO 2-axis:

• nulování
• reset nulování
• přepínání metrických a palcových jednotek
• funkce 1/2
• zadání hodnot rozměru
• přepínání ABS/INC souřadnic
• uložená paměť i po vypnutí
• plné nulování až pro 200 nastavení původních souřadnic SDM
• úsporný režim
• funkce pro ukládání pravítek
• lineární dorovnání (vůle)
• nelineární dorovnání (vůle)
• 200 nastavení pomocných souřadnic
• nastavení parametrů
• u jednotlivých os lze přepnout rozlišení na tyto hodnoty: 0.1, 0.2, 0.5, 1, 2, 2.5, 5 a 10 µm
• jednotku lze přepnout do různých módů pro frézky (D60-2M ), soustruhy (D60-2L) a brusky (D60-2G)

 Specifikace systému Warco DRO:

• rozlišení 0.005 mm / 0.0002"
• rozlišení lze přenastavit dle potřeby v tomto rozsahu: 0.1μm, 0.2μm, 2.5μm, 5μm a 10μm
• pracovní teplota -10°C až + 60°C
• digitální obrazovka umožňuje PCD kalkulace (PCD = pitch circle diameter - "sledování obvodu kruhu")
• dodáváno s otočným držákem
• velmi robustní konstrukce
• vysoká úroveň přesnosti a preciznosti
• balení obsahuje detailní uživatelský manuál (110 stran)

K těmto jednotkám jsou k dispozici vysoce kvalitní optické snímače polohy Warco:

Vlastnosti optických snímačú polohy Warco (nejsou součástí dodávky):

• lineární optické snímače
• zcela chráněné proti třískám a chladivu
• sekce čidla má pouze 18 mm - ideální také pro malé soustruhy a frézky
• čtecí hlava je upevněna na 5ti vysoce kvalitních ložiscích
• úzký profil maximalizuje posuv v ose Y
• maximální možný rozsah příčného posuvu
• pracovní teplota -10°C až + 60°C
• velice přesné a spolehlivé

Warco DRO system je kompatibilní s celou řadou soustruhů, frézek a dalších strojů. Nicméně každý stroj má jiné specifikace a jsou optické lineární snímače vybaveny univerzálními držáky, které potřebují být při montáži upraveny dle potřeby.

Níže je tabulka Warco strojů, se kterými je tento systém (rozměry optických snímačů)  kompatibilní:

Frézky

poznámka: stroje s kulatým sloupem Major a Major GH nejsou kompatibilní s vertikálními snímači polohy

Soustruhy

Po předchozí dohodě je možné DRO namontovat na stroje WARCO - kontaktujte nás
