i200 DRO - profesionální digitální odměřovací jednotka pro soustruh i frézku, 3 osy, velký LCD displej, made by SINO

Digitální odměřovací systém pro soustruhy, s LCD displejem pro frézky a jiné obráběcí stroje.

Tato jednotka je kompatibilní s lištami Warco, Sino a všemi, které mají konektor D-SUB se stejným zapojením.

Tato digitální odměřovací jednotka (DRO) s barevným LCD displejem je moderní verzí známých jednotek DRO Sino LED. Tato krásná digitální odečítací jednotka je vhodná pro soustružení i frézování a nabízí současné odečítání 3 os v mm i palcích.

Přístroj je kompatibilní s optickými lištami SINO a Warco (a všemi, které jsou propojeny pomocí signálu 9-pin D-sub TTL). Proto je možné nahradit vaší starou DRO jednotku tímto novým LCD modelem, aniž byste museli vyměnit lišty (ušetříte si tak spoustu práce).

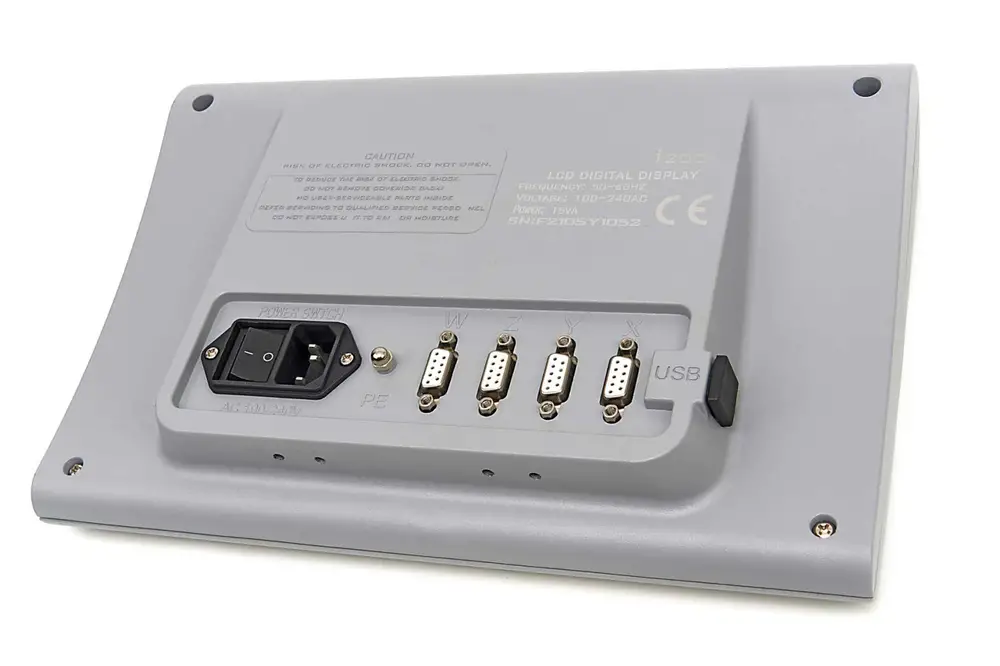

LCD displej má přesnost odečtu +/- 0,005 mm nebo 0,002 palce. Kryt čtecí jednotky je vyroben z nárazuvzdorného PE. Na zadní straně jsou přípojky pro optické lišty (9 pinový konektor D-Sub). Výstup USB na zadní straně je v současné době nevyužitý. Tyto digitální měřicí jednotky s barevným LCD displejem mají nejen luxusní vzhled, ale také se s nimi velmi příjemně pracuje díky grafickému zobrazení jednotlivých funkcí a jemným gumovým tlačítkům, kterými lze snadno procházet grafické uživatelské rozhraní.

Jaký je rozdíl mezi DRO s LCD a staršími jednotkami LED?

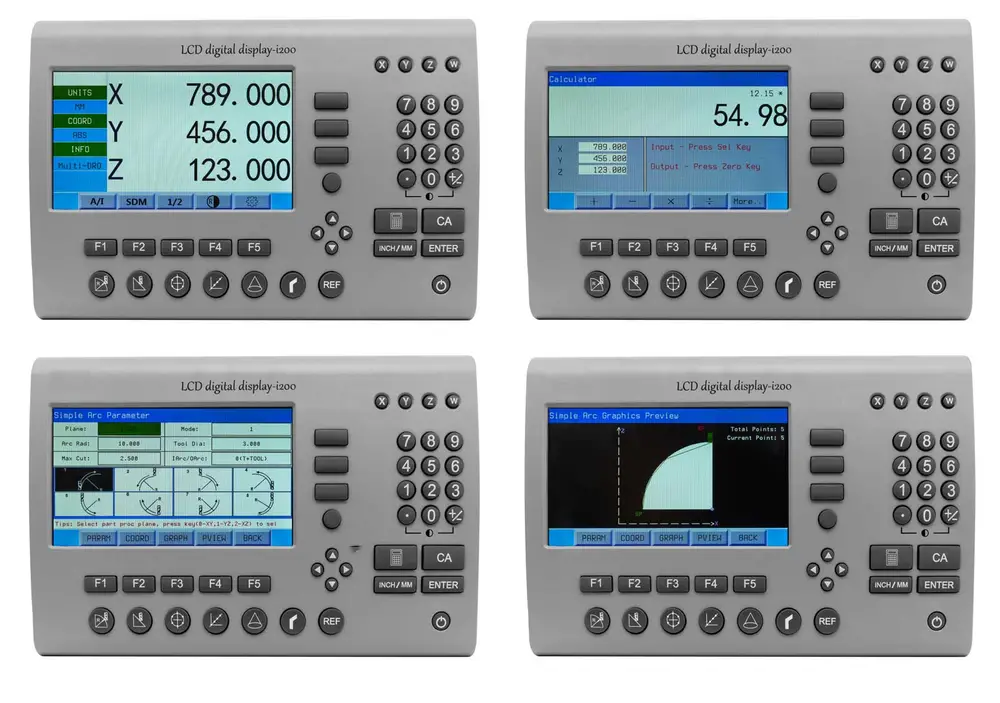

Verze LCD s barevným displejem a grafickým uživatelským rozhraním je modernější a přístupnější než předchozí verze LED. Displej LCD nabízí více informací a zpětnou vazbu při zadávání parametrů, zatímco pomocí čtyř tlačítek se šipkami lze snadno přejít na další zadávací pole. U LCD DRO také není vstupní sekvence tak přísná jako u verze s LED diodami. To usnadňuje používání složitých funkcí (například bodů na oblouku), které z tohoto důvodu uživatelé verze LED často nevyužívali.

Možnosti obou systémů jsou však prakticky stejné. Ve verzi s LED diodami se (téměř) nezobrazují písmena, a proto není možné nastavit jazyk.

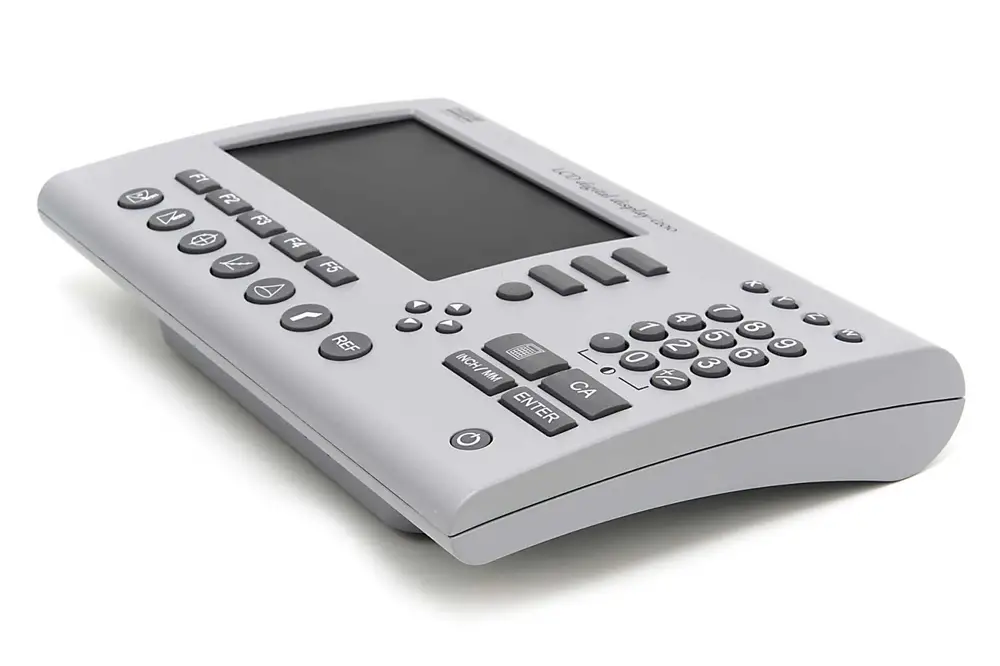

Další rozdíly se týkají především hardwarové stránky. Čtečky LCD mají skutečná fyzická gumová tlačítka, zatímco verze s LED diodami mají známé čelní panely s membránovou fólií. Díky tomu je práce s těmito LCD displeji mnohem uživatelsky přívětivější, a tedy i příjemnější.

Možnosti této tříosé jednotky s LCD displejem:

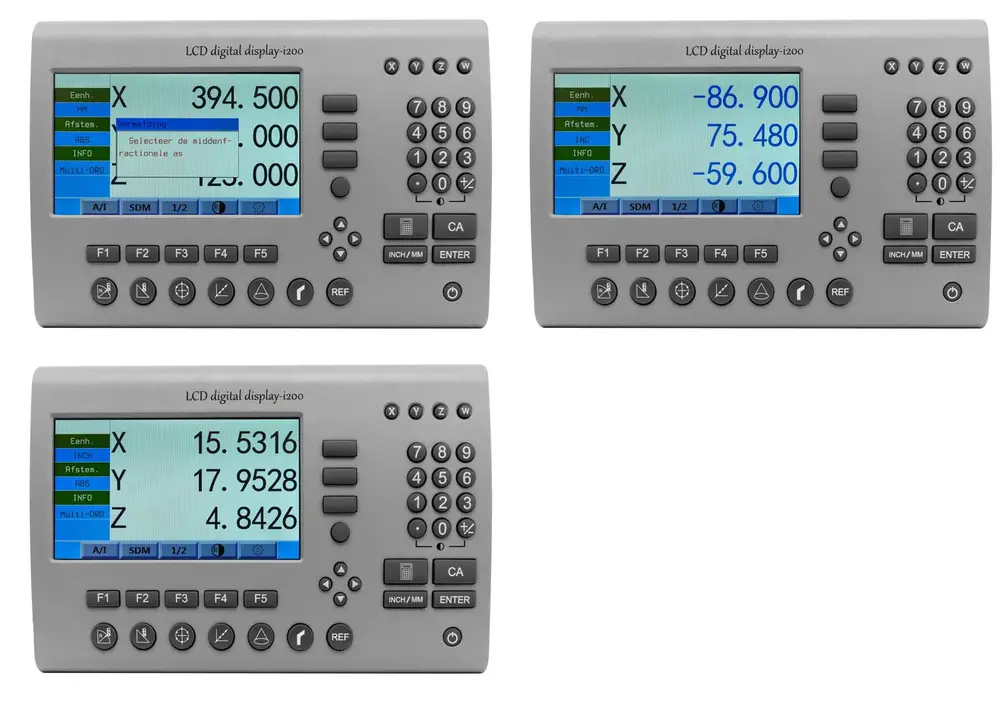

• Nulové nebo počáteční nastavení všech os
• Inkrementální nebo absolutní souřadnicový systém
• Režim soustruhu (poloviční průměr) nebo frézky
• Vestavěná kalkulačka

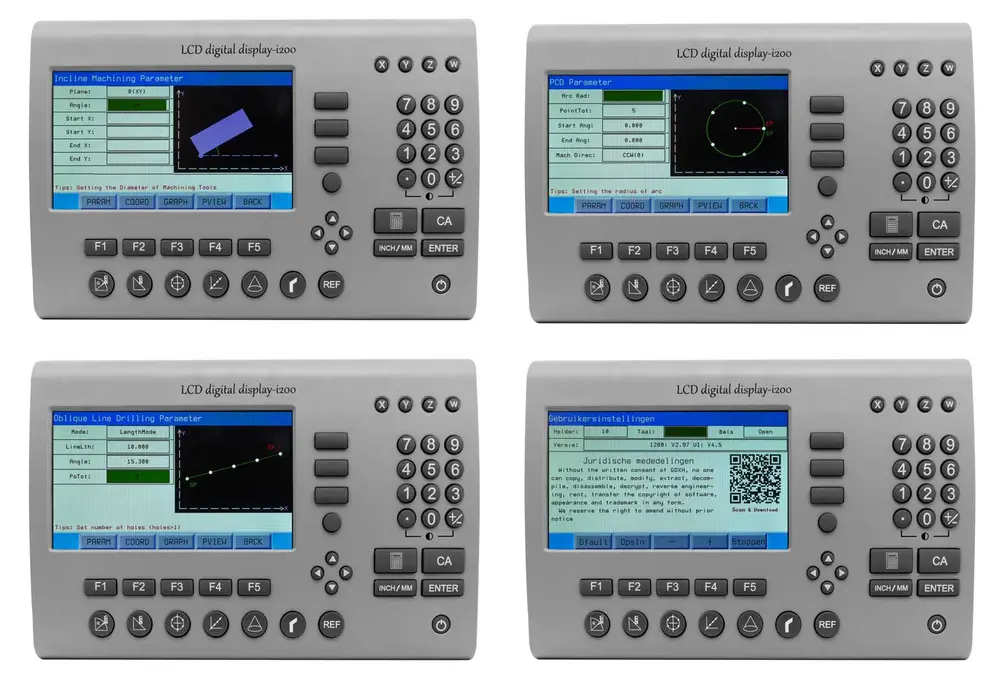

• Automatický výpočet souřadnic bodů na kruhové obloukové výseči (frézování)
• Automatický výpočet souřadnic bodů na (případně nakloněné) úsečce (frézování)
• Automatický výpočet souřadnic bodů na kružnici (frézování)
• Zrcadlení souřadnic v ose
• Spojení W, Z, Y a X
• Možnosti nastaveni typu odečtových os (i jako rotační encodér)
• Vše s grafickým zobrazením a zpětnou vazbou během frézování a soustružení.
• Nastavení jazyka

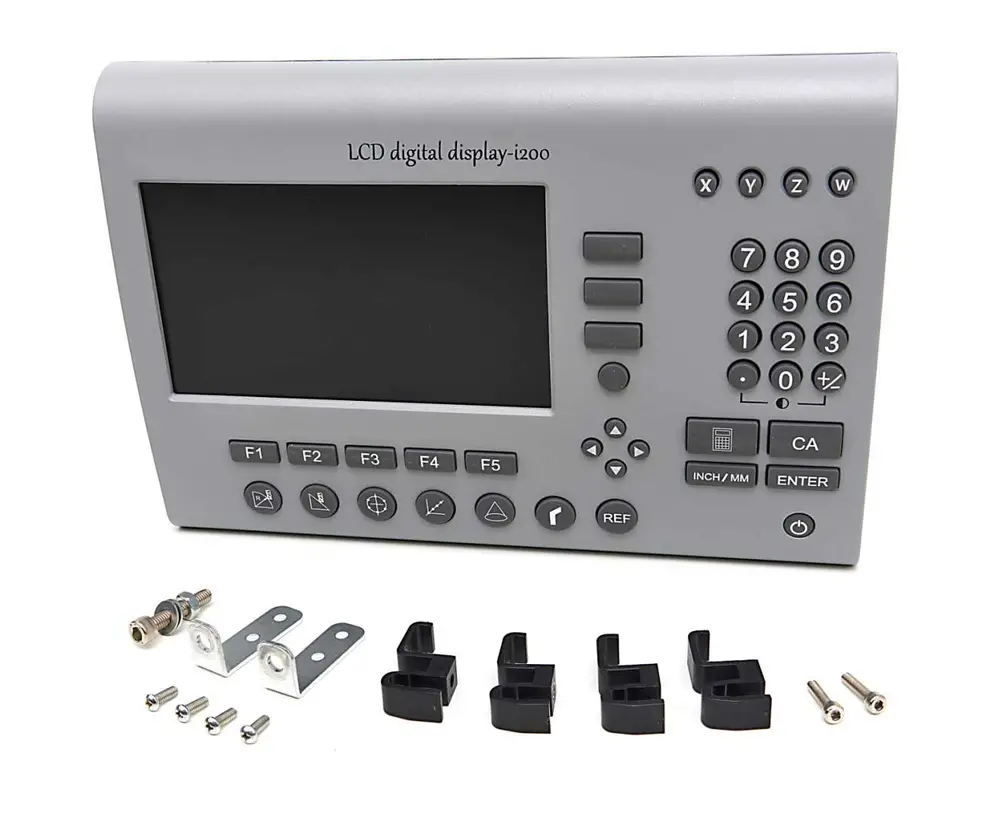

• Dodává se s plastovým krytem

Technické údaje:

• Model: 3 osy
• Rozsah napětí: AC 100V~240V/50HZ~60HZ
• Digitální čtecí displej - LCD 155 x 65 mm
• Vhodný signál: TTL
• Zástrčka: DB9
• Vhodné rozlišení: 10μm, 5μm, 2μm, 1μm, 0.5μm
• materiál jednotky: tvrzený plast
• Kompatibilní s lištami Sino a Warco

 Tyto jednotky jsou dodávané pro montáž svépomocí.
