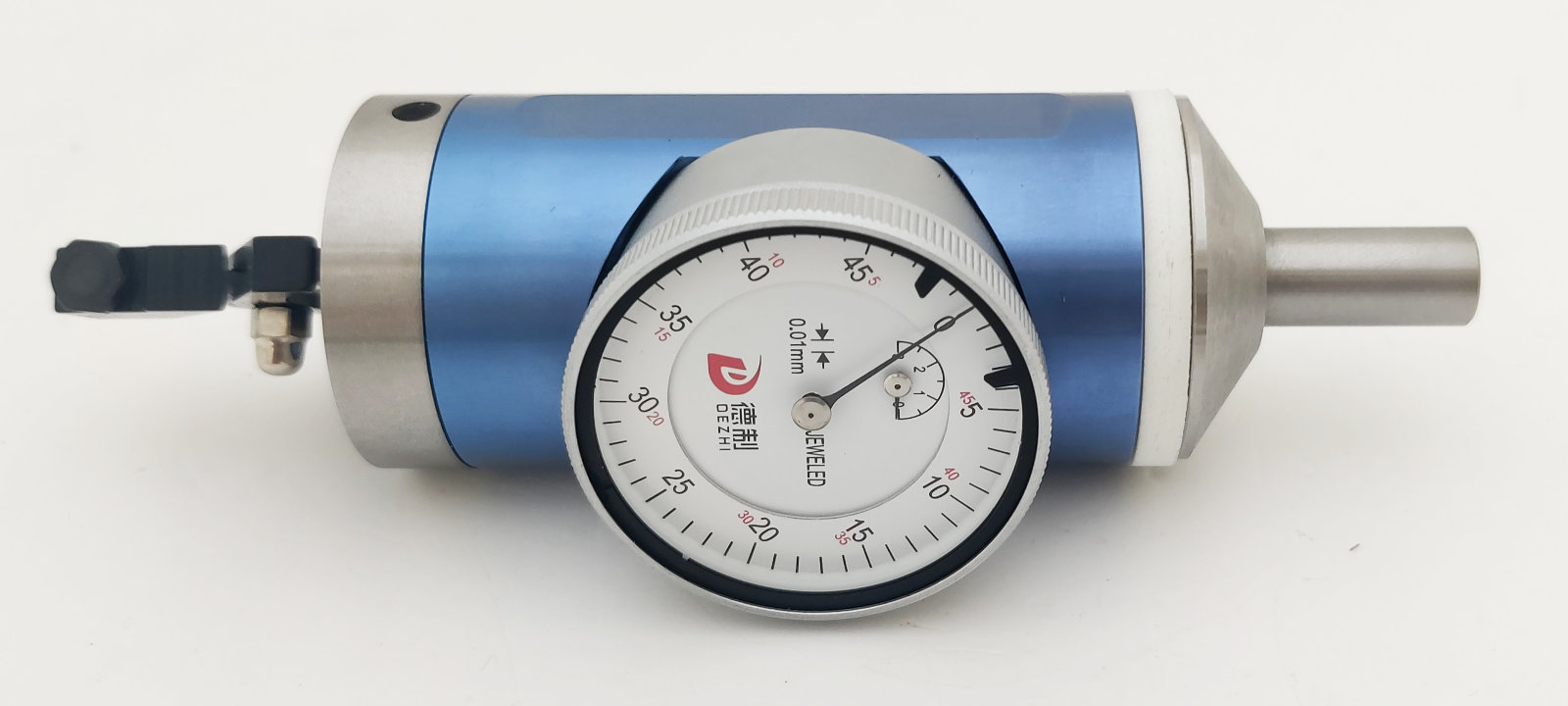

Dotyková sonda /úchylkoměr pro určení středu otvoru, koaxiální indikátor - sada

Dotyková sonda /úchylkoměr pro určení středu otvoru, koaxiální indikátor - sada

Neocenitelný pomocník pro přesné nalezení středu obrobku nebo stávajícího otvoru - ustavení bodu 0.

Popis

• Vyhledání středu obrobku - Jednoduchá metoda vycentrování obrobku, přípravku nebo sestavy
• Interní a externí - Najdete střed na interních nebo externích průměrech.

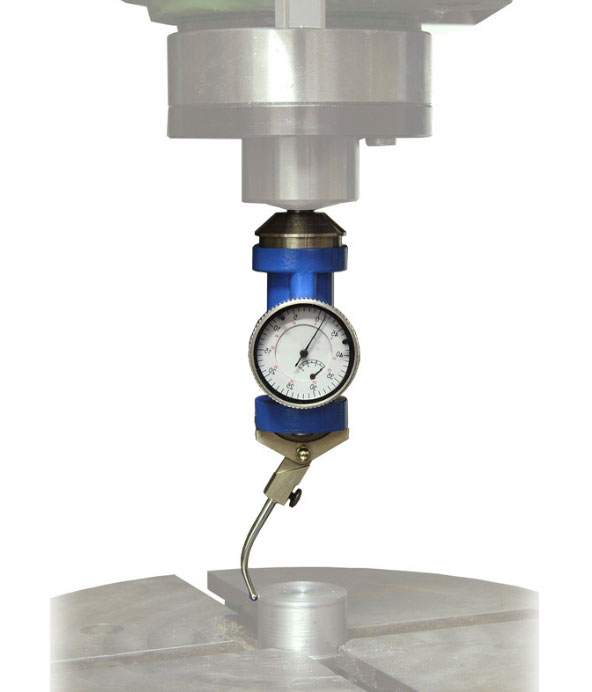

• Snadná obsluha - Vnější číselník a číselník zůstávají nehybné, zatímco střední vřeteno s připevněným čidlem se otáčí. To umožňuje, aby byl číselník vždy nasměrován k operátorovi. Součástí je přídržné rameno, které udržuje hlavu ve vhodné poloze.
• Umožňuje obsáhnout pracovní plochu s velkým průměrem - Kombinace rovných a přesazených dotykových sond v různých délkách umožňuje pokrytí velké pracovní oblasti.
• Metrický ciferník - Ciferník má metrickou stupnici, která se používá jako reference při nalezení středu.
• Rukou nebo motorem poháněné vřeteno - Vřeteno stroje lze otáčet ručně nebo pomocí motoru až do maximální rychlosti 500 ot. / min.

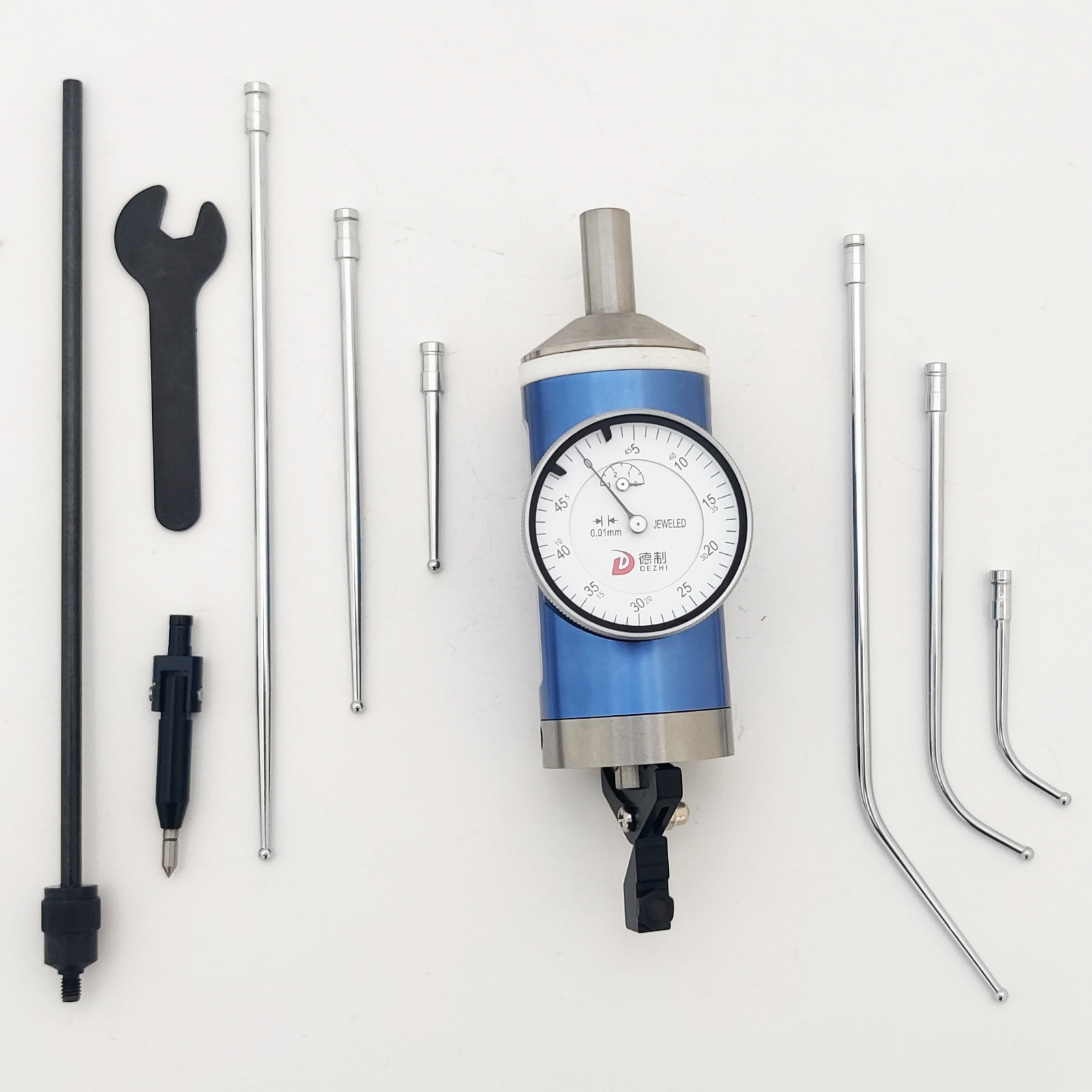

• Tělo obsahuje koaxiální číselník, 3 rovná a 3 zakřivená čidla, středové lokalizační čidlo, klíč, přidržovací rameno, úložné pouzdro a pokyny.
• Průměr ciferníku - 40 mm (1 5/8")
• Délka těla - 120 mm (4 5/8")
• Délka vřetena - 20 mm (12/16")
• Průměr vřetena - 10 mm
• Přímý dotyk - 40 mm (1 9/16"), 90 mm (3 9/16"), 144 mm (5 11/16")
• Zakřivený dotyk- 42 mm (1 11/16"), 92 mm (3 5/8"), 142 mm (5 5/8")
