Sada pro ustavení rotačních čerpadel BOSCH, Lucas

Sada pro ustavení vstřikovacích čerpadel

Sada měřícího nářadí pro ustavení rotačních vstřikovacích čerpadel dieselových motorů BOSCH VE, Kiki, Nippon Denso VE, Lucas, Rotodiesel
- další použití při výměně rozvodného řemene a ustavení motoru do požadované polohy

pro čerpadla: Bosch VE, Nipon Denso VE, Lucas, Kiki a Rotodiesel

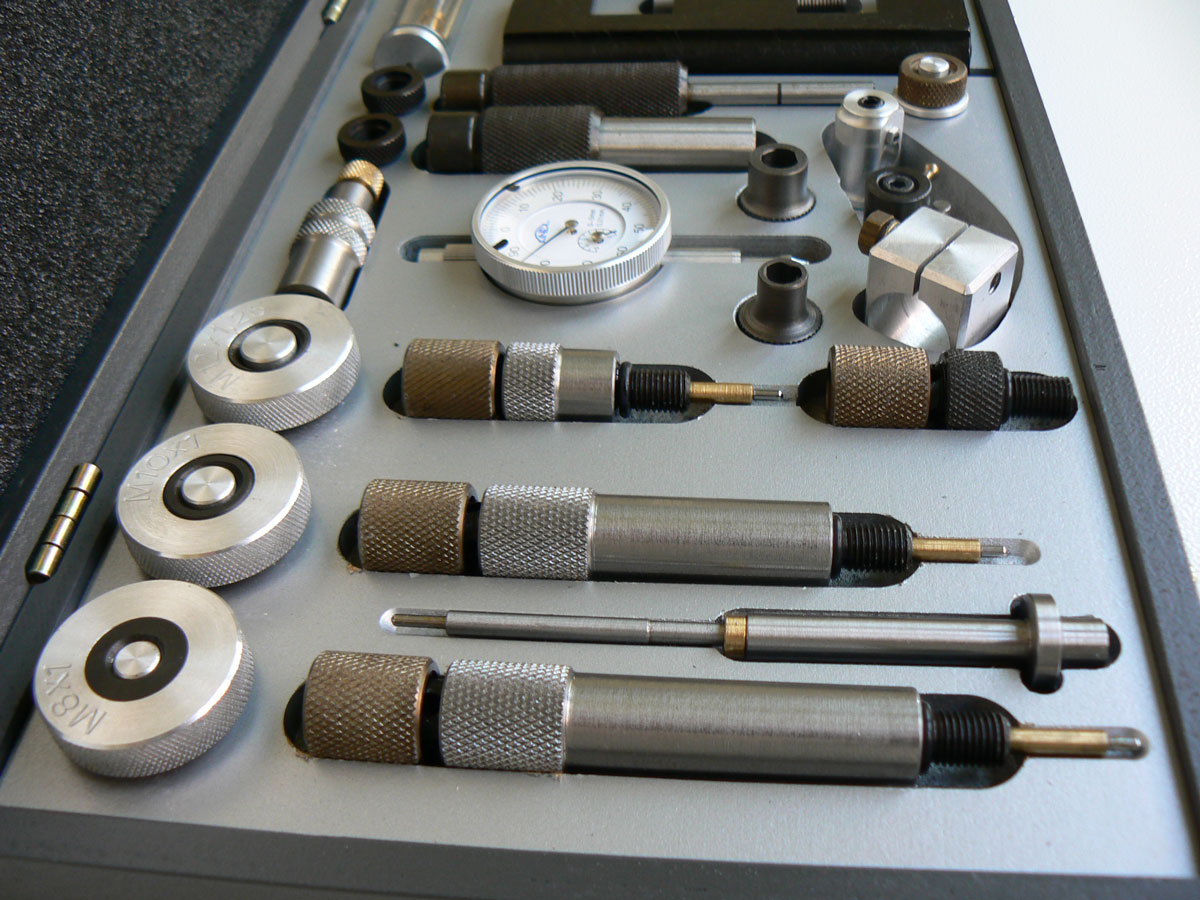

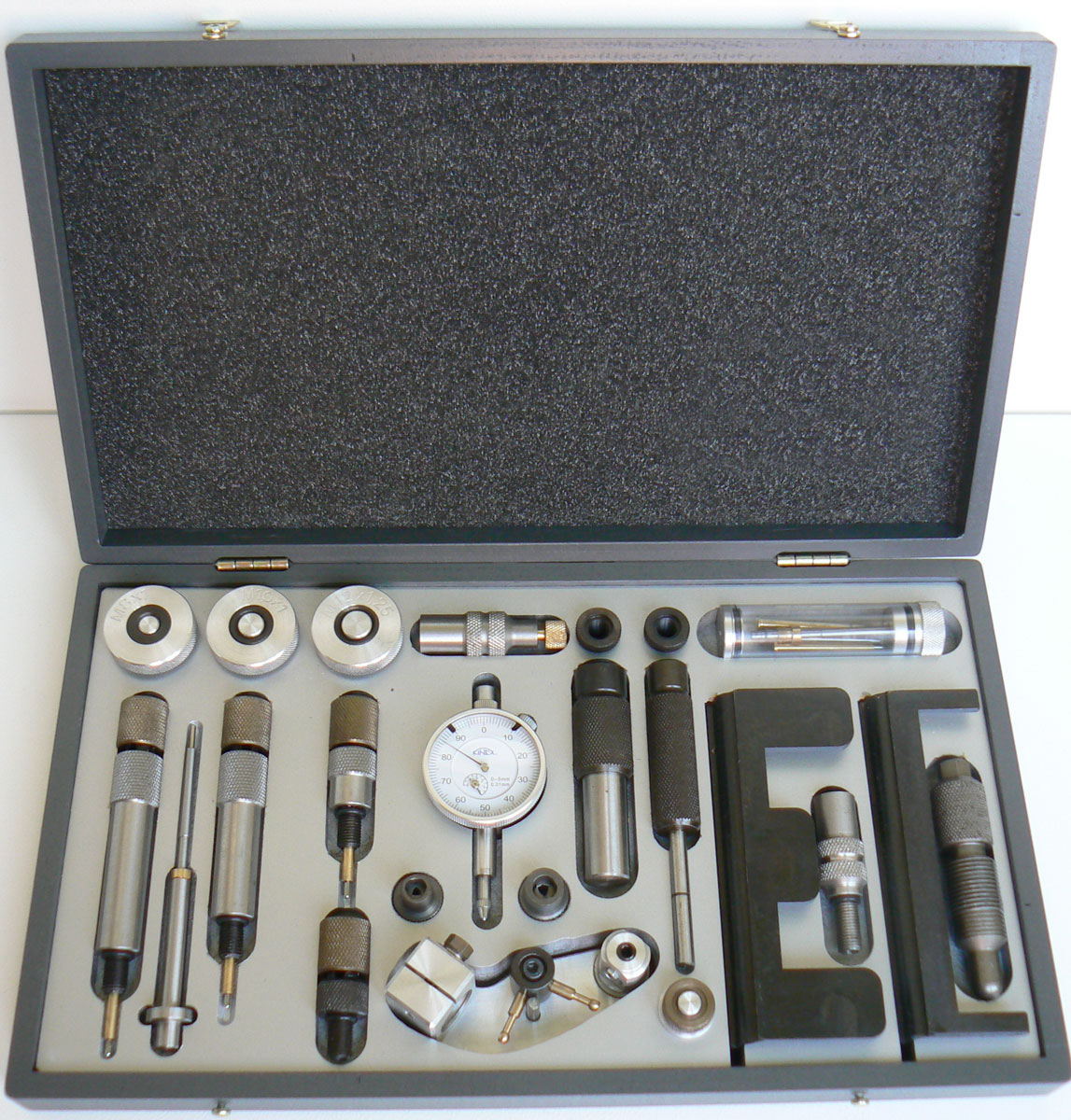

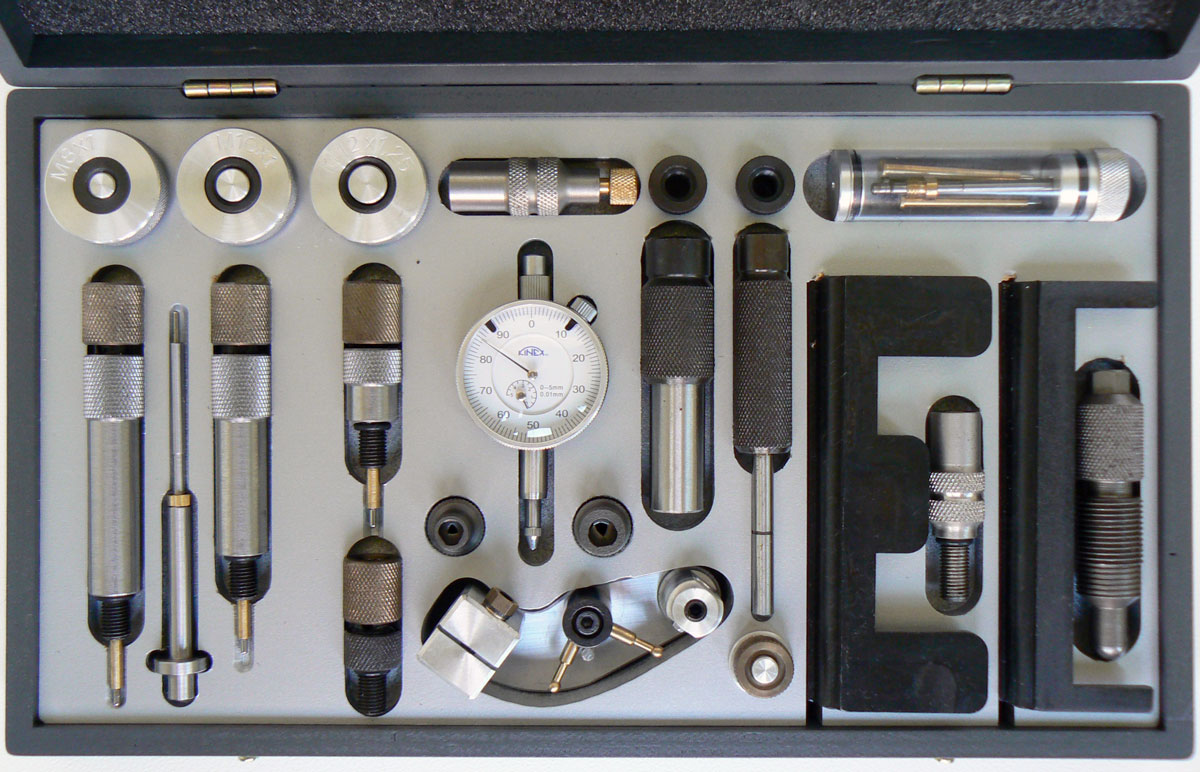

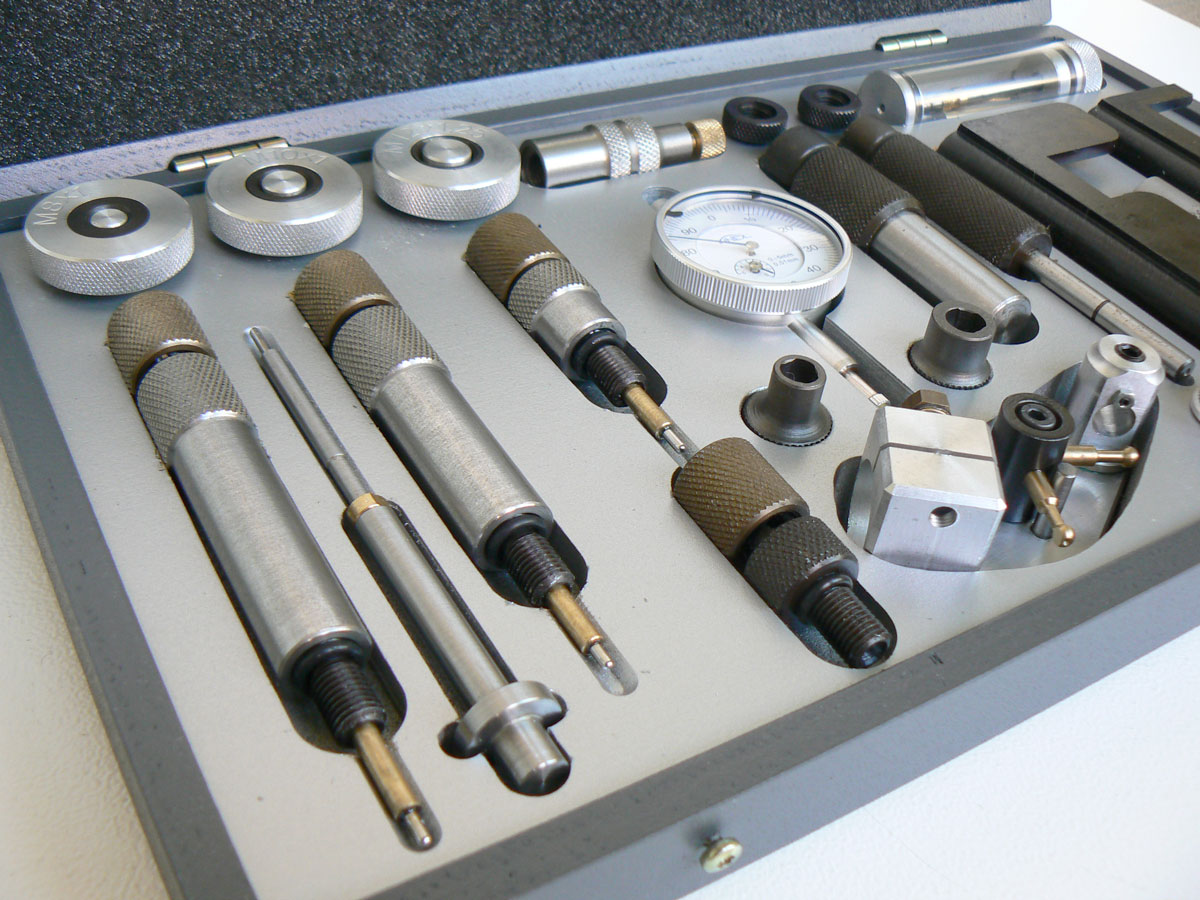

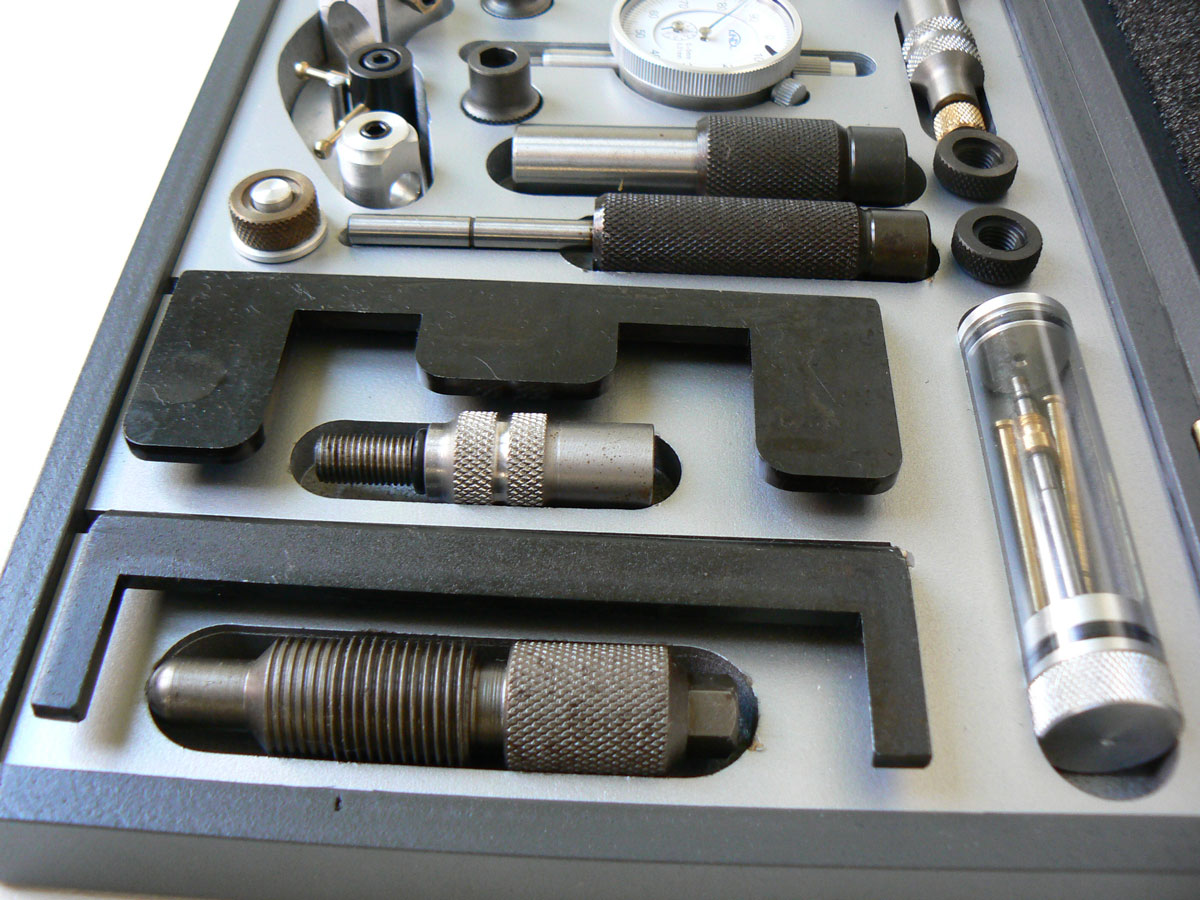

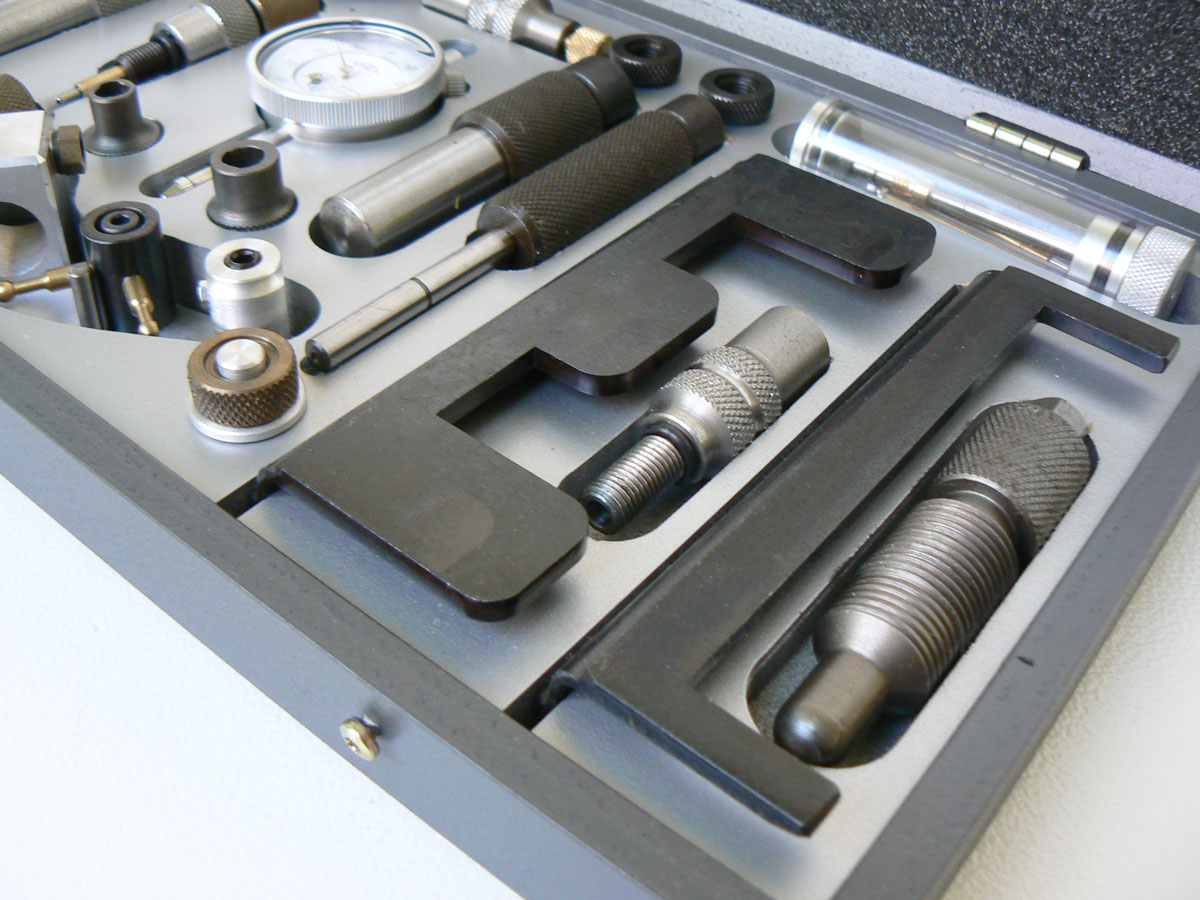

sada obsahuje:

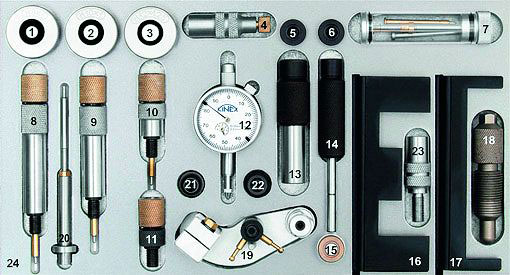

1, 2, 3 - porovnávací závitové kroužky M12 x 1,25 / M10 x 1 / M8 x 1;

4 - fixační šroubení;

5 - redukce na prodlužovací nástavce M10 x 1 / M8 x 1;

6 - redukce na prodlužovací nástavce M12 x 1,25 / M8 x 1;

7 - pouzdro s prodlužovacími doteky pro pozici č. 11 a 19;

8 - prodlužovací nástavec indikátoru L 120 mm;

9 - prodlužovací nástavec indikátoru L 106 mm;

10 - prodlužovací nástavec indikátoru L 70 mm;

11 - ultrakrátký držák indikátoru L 42,5 mm;

12 - indikační hodinky;

13 - čep rozvodného kola, průměr 15,4 mm;

14 - čep ustavení rozvodného kola, průměr 6 mm;

15 - zkracovací kroužek pro prodlužovací nástavce indikačních hodinek;

16, 17 - zarážka vačkové hřídele;

18 - ustavující čep rozvodových kol pro motory TDI;

19 - těleso měřidla LUCAS a ROTODIESEL;

20 - teleskopické pouzdro včetně měřicí tyče LUCAS;

21 - atipycký klíček pro vrchní přístup čerpadla;

22 - atipycký klíček pro boční přístup čerpadla;

23 - prodlužovací nástavec;

24 - kazeta vyrobená z tvrdého dřeva 330 mm x 185 mm x 40 mm (d x š x v)

celková váha kazety s nástroji 2,70 kg

Technický popis

Stručný popis nářadí:

Měřící nářadí je konstruováno pro rychlé a přesné ustavení vstřikovacích rotačních čerpadel, další využití při výměně rozvodového řemene a ustavení motoru do požadované polohy. Měřící nářadí je vyrobeno z kvalitní oceli, nerez oceli, tvrzeného duralu a mosaze se zvýšenou pevností. Dle potřeby jsou jednotlivé díly tepelně zušlechtěny, broušeny a rádlovány. Prodlužovací nástavce indikačních hodinek mají vlastní pružinovou jednotku. Nevyužívá se vratné síly pružiny indikačních hodinek. Tento systém zajistí velmi přesné měření.

Návod k použití:

Upozornění: Ustavení čerpadla vyžaduje naprosto přesné dodržování přesného postupu dle manuálu jednotlivých tipů čerpadel.

pozice 1, 2, 3: Porovnávací závitové kroužky pro vyhledání požadovaného průměru a stoupání závitu (včetně redukce) prodlužovacího nástavce. Porovnání dosáhneme tímto postupem: z čerpadla vyšroubujeme zaslepovací šroub z otvoru určeného pro měření ustavení čerpadla. Šroub porovnáme se závitovým kroužkem, dle stahovacího kroužku určíme průměr a stoupání na prodlužovacím nástavci.

pozice 4: Fixační šroubení na prodlužovací nástavce indikačních hodinek sloužící pro znázornění měření dle manuálu jednotlivých vstřikovacích čerpadel mimo ustavovaného čerpadla.

pozice 5, 6: Závitové redukce pro prodlužovací nástavce, po vyhledání vhodného závitu redukci našroubujeme na spodní část prodlužovacího nástavce

pozice 7: Pouzdro se dvěma prodlužovacími doteky, tyto doteky je možno dodatečně vyrobit libovolné délky dle potřeby.

pozice 8, 9, 10: Prodlužovací nástavce slouží pro uchycení indikačních hodinek a zredukování závitu dle potřeby. Nástavce mají vlastní pružinovou jednotku. Nevyužívá se vratné síly pružiny indikačních hodinek. Tento systém zajistí velmi přesné měření, prodlužovací nástavec montujeme do čerpadla vždy bez indikačních hodinek, po zašroubování nástavce stahovací matici povolíme, zasuneme do kleštiny indikační hodinky, až se dotekem dotknou čela pohyblivé hřídelky (poznáme, ručička se dala do pohybu). Stahovací matkou stáhneme kleštinu. Venkovním kroužkem indikačních hodinek vynulujeme číselník, měřidlo je připraveno k měření. Spojení prodlužovacího držáku s čerpadlem a stažení kleštiny provedeme zásadně silou ruky - všechny dosedací plochy jsou opatřeny gumovými kroužky, které zabraňují dosednutí kovových ploch a tyto spoje jdou vždy bez problému demontovat. Prodlužovací nástavec montujeme do čerpadla vždy dle manuálu, tj. motor musí být ustaven středícím čepem v rozvodovém kole nebo zarážkou ve vačkové hřídeli. nesmí dojít k přetočení čerpadla motorem, došlo by ke zničení měřidla, nejdou-li hodinky do kleštiny zasunout (ručička je okamžitě v pohybu) je chyba v ustavení motoru nebo čerpadla.
Funkční části nástavců tj.: dotek, šroubení, stahovací kleština jsou z oceli, kalené. Celý nástavec včetně stahovací matky je z nerezoceli.

pozice 11: Velmi krátký nástavec indikačních hodinek. Do tohoto nástavce použijeme prodlužovací doteky z pouzdra č. 7. Dotek volně vsuneme do nástavce. Stahovací matku povolíme, zasuneme do kleštiny indikační hodinky až se dotekem dotknou čela prodlužovacího doteku (poznáme, že se ručička dala do pohybu) stahovací matkou stáhneme kleštinu venkovním kroužkem, vynulujeme číselník, měřidlo je připraveno k měření. Montáž provádíme stejně jako
u pozice č. 8, 9, 10.

pozice 12: Indikační hodinky slouží k vlastnímu měření.

pozice 13, 14: Ustavovací čepy, použijeme dle manuálu jednotlivých motorů. Vyrobeno z oceli.

pozice 15, 16: Zarážka vačkové hřídele, použijeme dle manuálu jednotlivých motorů

pozice 17: Zkracovací kroužek, použití pro všechny prodlužovací nástavce. Zašroubuje-li se prodlužovací nástavec do čerpadla příliš hluboko, čímž dojde k vysunutí hřídelky doteku do krajní vrchní polohy, tato je nefunkční. Našroubujeme na spodní šroubení a tímto kroužkem si hloubku zašroubování nastavíme.

 Kvalitní Český výrobek !
