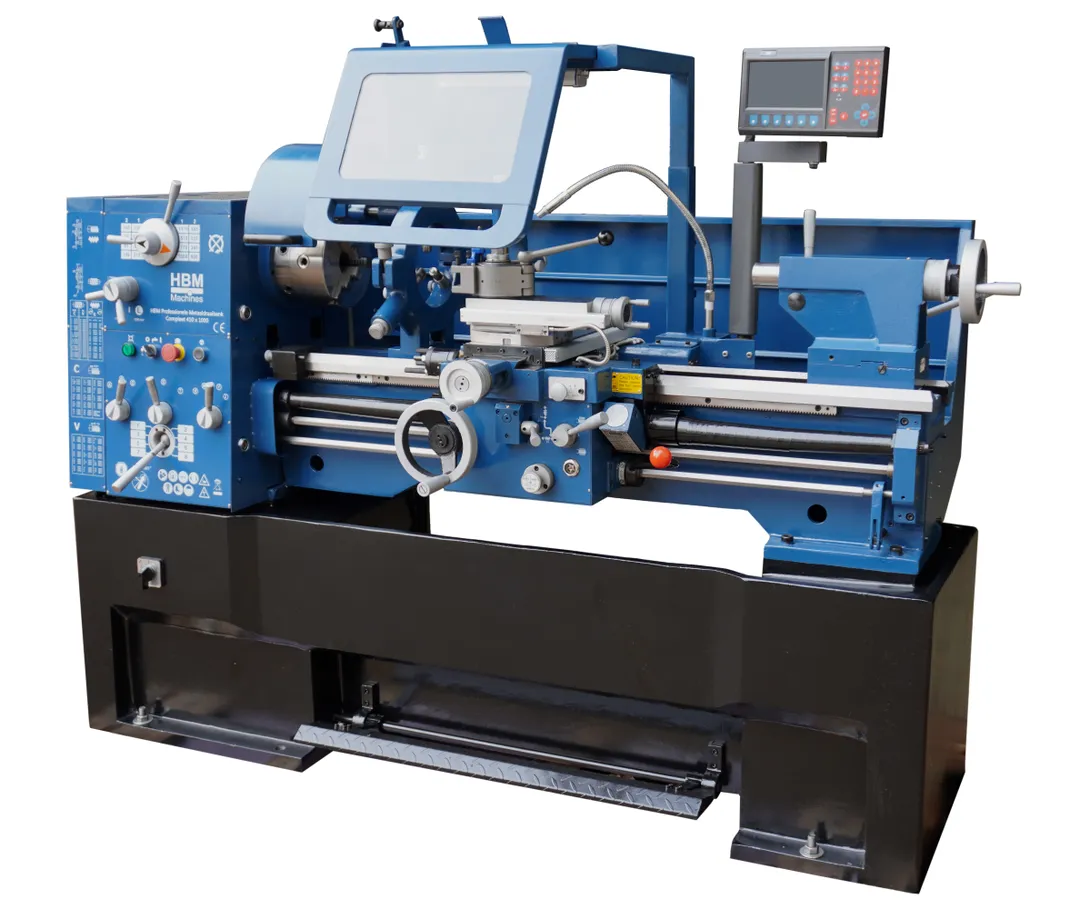

HBM 400 x 1000 LCD-DRO, velký profesionální hrotový soustruh na kov, vrtání osy vřetene 52 mm, 3-osé digitální odměřování, plně vybavený, motor 4.5 kW, 400 V, 1.280 kg

• Vzdálenost mezi hřídelemi 1.000 mm pro delší osy

• 16 mechanických rychlostí až do 1.800 ot./min.

• Průchod vřetena 52 mm pro tyčový materiál

• Motor 3,0/4,5 kW pro výkonné obrábění

   Upozornění: Doprava tohoto stroje probíhá napřímo z centrálního skladu přímo na místo určení a je kalkulována individuálně !!!

Soustruh na kov od HBM 410 x 1000 má rozsah otáčení přes lože 410 mm a vzdálenost mezi hroty 1000 mm, což jej předurčuje pro obrábění delších hřídelí a těžkých konstrukčních dílů v průmyslových aplikacích. Hmotnost stroje přibližně 1.280 kg, litinová lože a široké vedení zajišťují stabilní a bezvibrační soustružení, a to i při dlouhodobém obrábění na konci obrobku. Hrot vřetena D1-6, průchod vřetena 52 mm a hlavní vřeteno MK6 podporují profesionální upevnění nástrojů. Šestnáct mechanických otáček v rozmezí 45 až 1800 ot./min, poháněných motorem o výkonu 3,0/4,5 kW. Je možné řezání metrického i imperiálního závitu.

Technické specifikace

• Čistá hmotnost výrobku: 1.280 kg
• S osvětlením: Ano
• Typ spínače: Otočný knoflík s krokovým nastavením
• Doporučené rozměry nožů: 20 x 20 mm
• Rychlost příčného posuvu: 0,025 – 0,85 mm/r
• Maximální otáčky vřetena: 1.800 ot./min
• Minimální otáčky vřetena: 45 ot./min
• Počet rychlostí: 16
• Průměr sklíčidla: 250 mm
• Digitální odečet (DRO): Ano
• Převodová skříň: Ano
• Výkon chladicího čerpadla: 90 W
• Objem nádrže na chladicí kapalinu: 5 l
• Digitální odměřování: 3 osé
• Rychlost podélného posuvu: 0,05 – 1,70 mm/ot
• S chlazením: Ano
• Bezpečnostní zařízení: Brzda na podstavci, ochrana upínací desky, nouzové tlačítko, ochrana proti náhodnému spuštění
• Rozsah řezání závitů (metrický): 0,2 – 14 mm
• Rozsah řezání závitů (imperiální): 2 – 72 TPI
• Výkon motoru: 3.0 / 4.5 kW
• Napájení: 400 V, 50 Hz, 3f
• Rozměry stroje: 2025 ×1000×1375 mm
• Materiál stroje. litina
• Šířka lože: 255 mm

Specifikace pro obrábění

• Uchycení upínací desky a sklíčidla: Camlock D1-6
• Průchod hlavního hřídele: 52 mm
• Vzdálenost mezi hroty: 1.500 mm

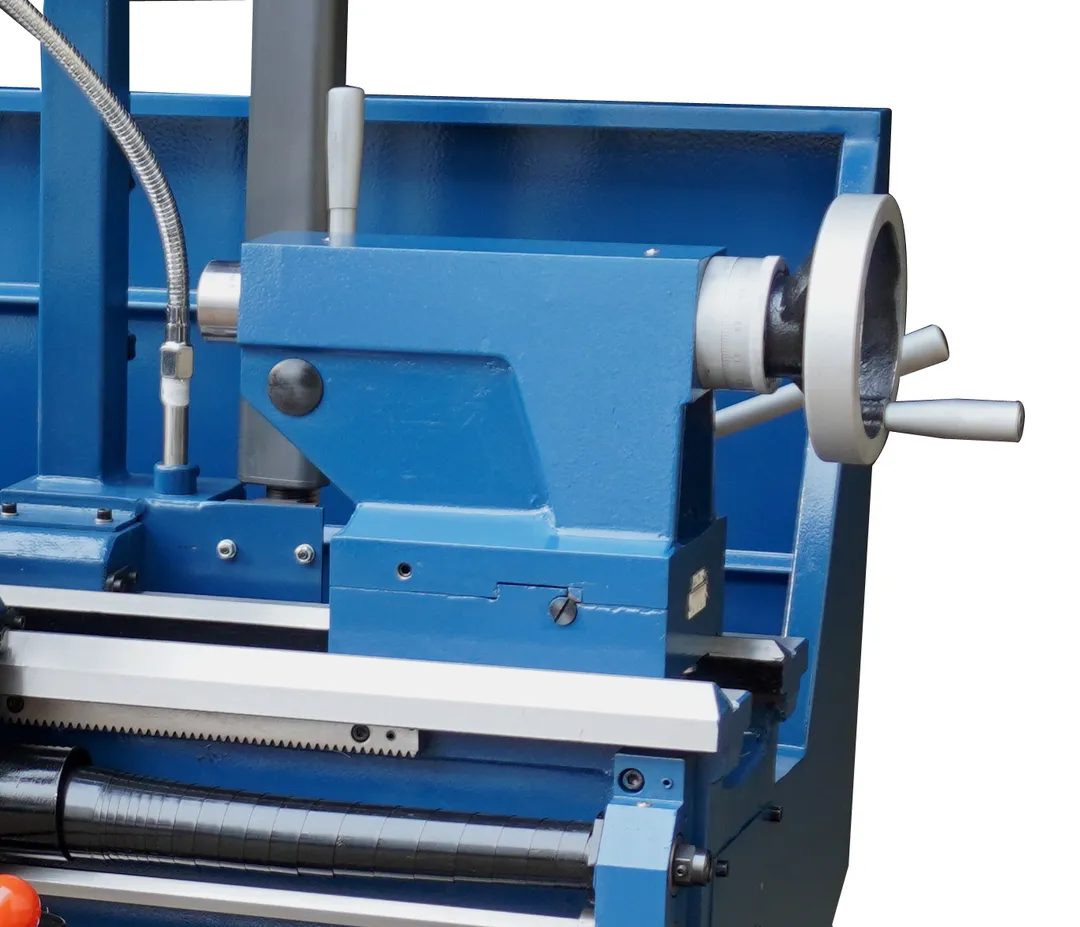

• Výsun pinoly koníku: 140 mm
• Průměr pinoly: 50 mm
• Průměr otáčení nad ložem stroje: 410 mm
• Posuv příčného suportu: 210 mm
• Průměr otáčení při vyjmutém loži: 580 mm
• Průměr otáčení nad suportem: 250 mm
• Výška středu obrábění: 205 mm
• Uchycení vřetena v koníku: MK4
• Kužel v hlavním hřídeli: MK6

Dodává se sřadou příslušenství  a nástrojů,  včetně:

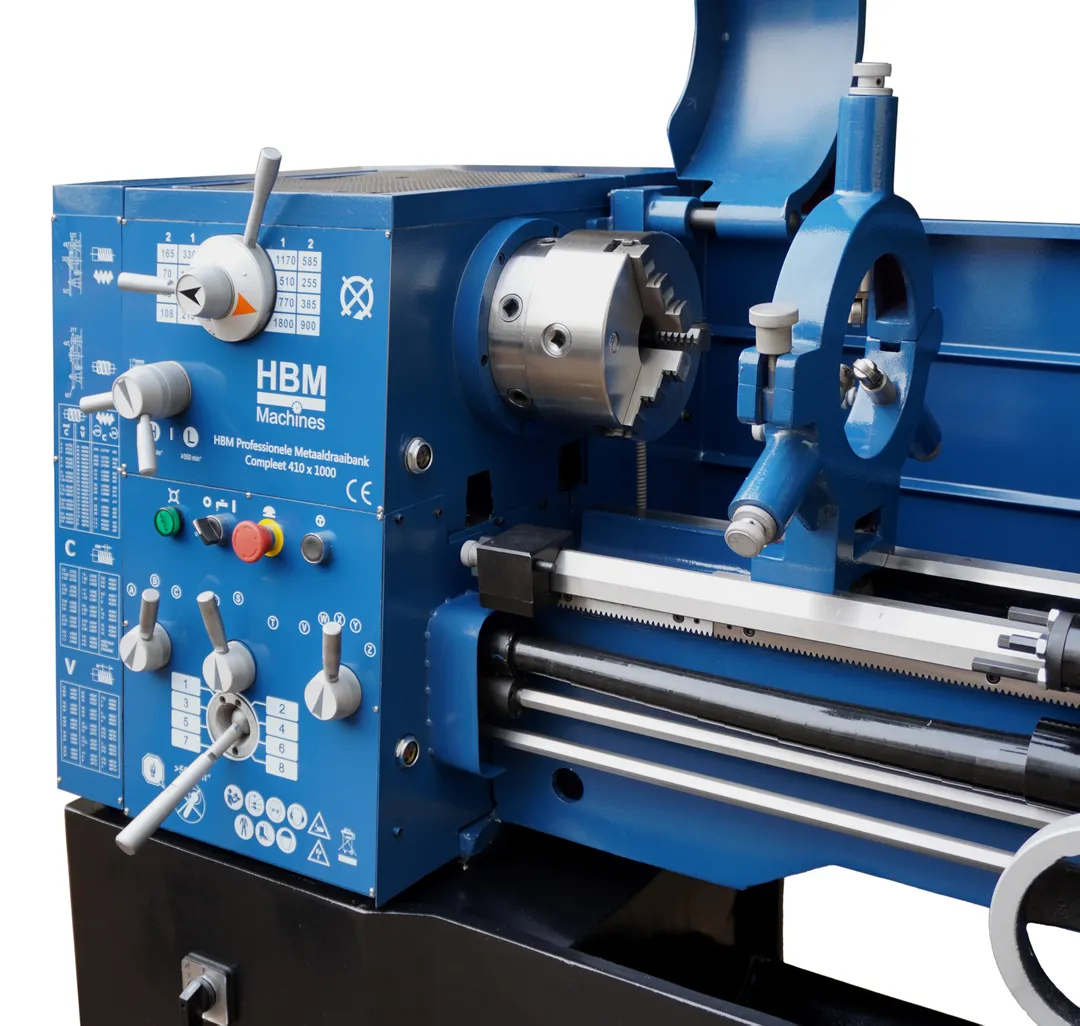

• 3-čelisťové sklíčidlo
• 4-čelisťové nezávislé sklíčidlo
• Pohyblivá luneta
• Pevná luneta
• rychloupínací držák nástrojů
• Osvětlení
• Brzdový pedál s bezpečnostní funkcí

• Podstavec s výsuvným šuplíkem na třísky
• Broušené a indukčně tvrzené lože
• Vyjímatelné lože pod vřetenem pro soustružení obrobků s velkým průměrem
• Podélný posuv standardní i závitový

• Příčný posuv
• Kompletní integrovaný chladicí systém
• Ochrana proti nulovému napětí

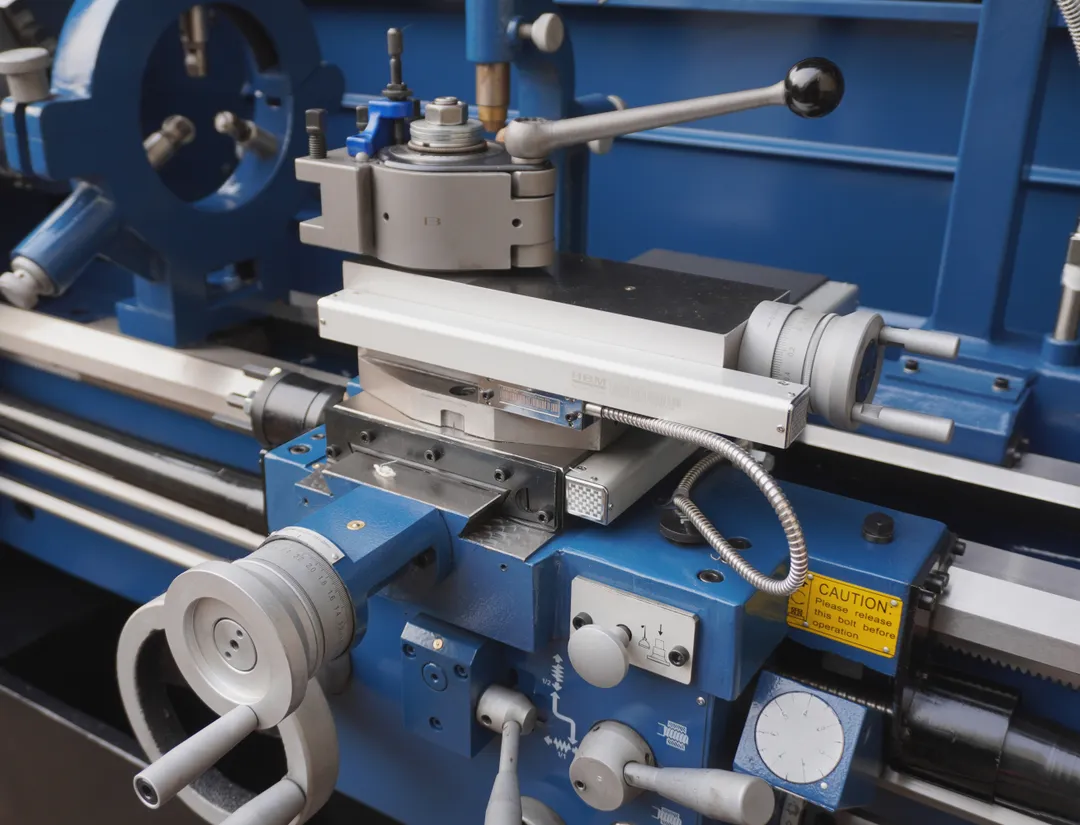

• 3-osý digitální optický odměřovací systém s LCD displejem kompletně namontovaný
• Ochrana sklíčidla a suportu
• Hodinky pro odečet řezání závitů
• Mikrostop pro nastavení dorazu podélného posuvu
• Potřebné nářadí

Všechno výše uvedené zařízení a příslušenství je dodáváno bez příplatku.

Další informace:

• Aby se minimalizoval vliv vibrací, je lože z masivního hranolu navíc opatřeno žebry.
• Standardně s průchodem 52 mm pro obrábění velkých průměrů.
• Ideální pro obrábění oceli, SV materiálů a plastů.
• Odnímatelný můstek pro obrábění obrobků o velkém průměru.
• Prostorově úsporná možnost instalace díky přihrádce na třísky, kterou lze vysunout dopředu.
• Nastavení rychlosti a posuvu je snadné, plynulé a přesné přepínání.
• Elektromechanická nožní brzda pro zkrácení doby zastavení.
• Moderní hlavní vřetenové ložisko s přesnými kuličkovými ložisky s kosoúhlým stykem.
• Prizmatické lože z lité oceli, indukčně kalené a přesně broušené.
• Hlavní vřeteno kalené a broušené, běžící v olejové lázni.
• Nastavitelný koník, páka vřetena a všechna vedení.

Tento soustruh je ideální pro výrobní závody, opravárenské dílny, techniky, školy a pod...

 --- Tento stroj je dodáván s individuálním výstupním protokolem měření přesnosti ! ---
