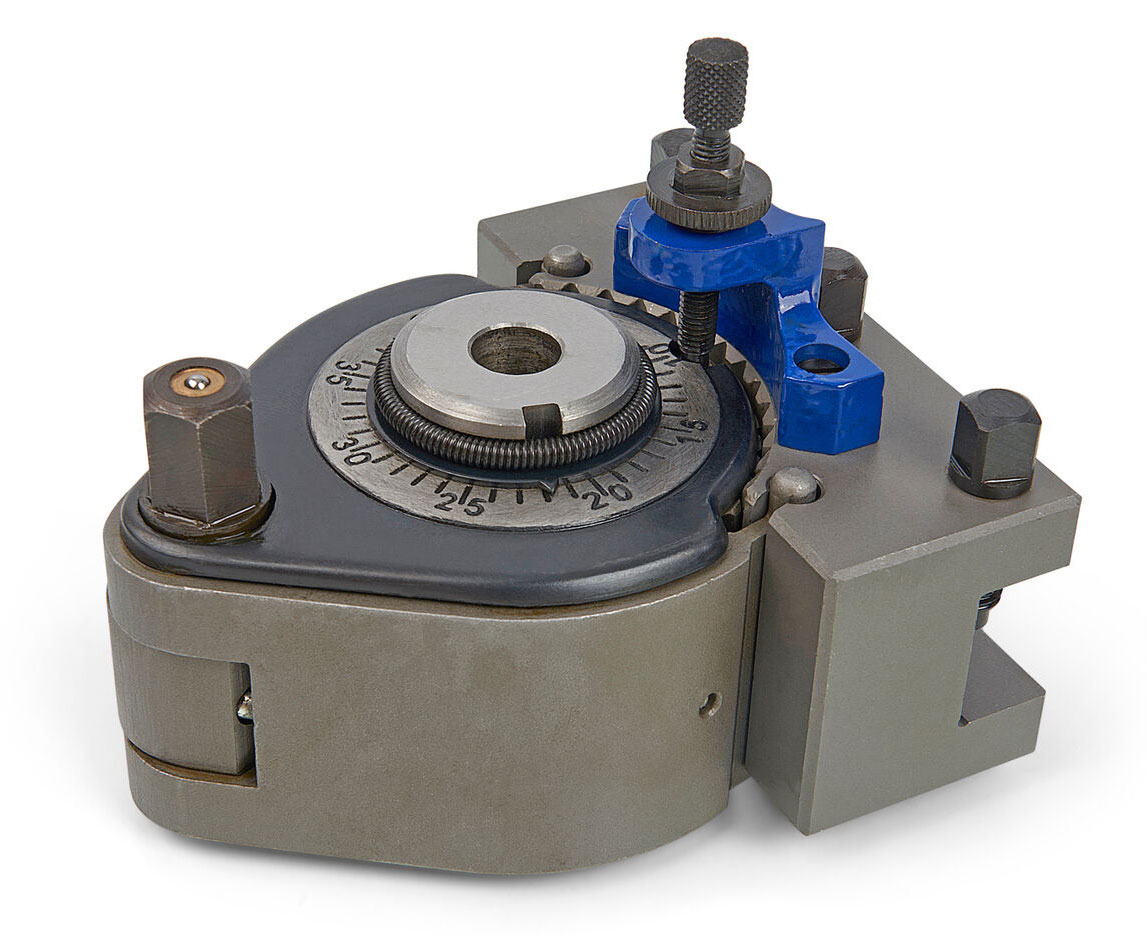

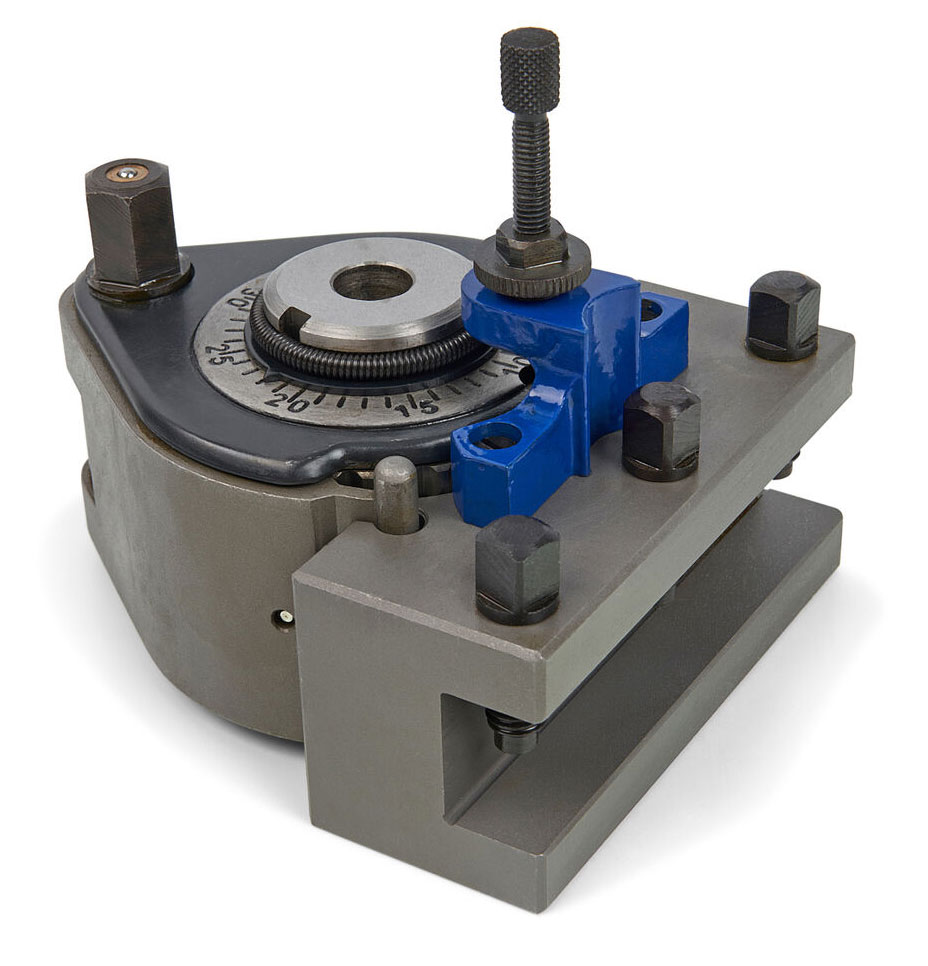

Rychloupínací držák pro soustruh, model A1 multifix, pro průměr obrábění 150 - 300 mm

Kvalitně zpracovaný rychloupínací držák pro soustruhy

Specifikace:

• Pro průměr obrábění 150 - 300 mm
• Maximální velikost nástroje - 20 mm
• Vnitřnírozměry širokého otvoru pro upínací trn: průměr 20 mm, hloubka 46 mm,
• Rozměry otvoru vrchní krytky: průměr 10.7 mm, výška 13.8 mm
• rozsah posunutí standardního držáku (spodní roviny nože) oproti spodní rovině upínacího bloku: +6 až +20 mm

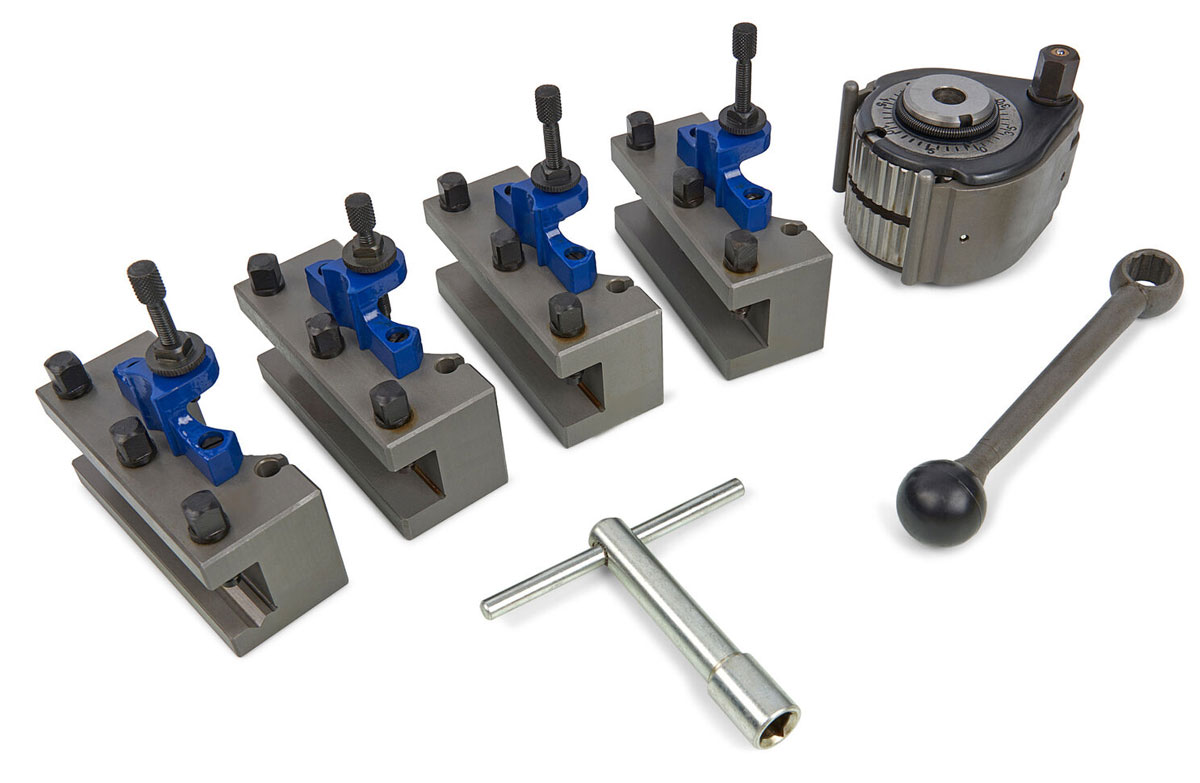

Obsah dodávky:

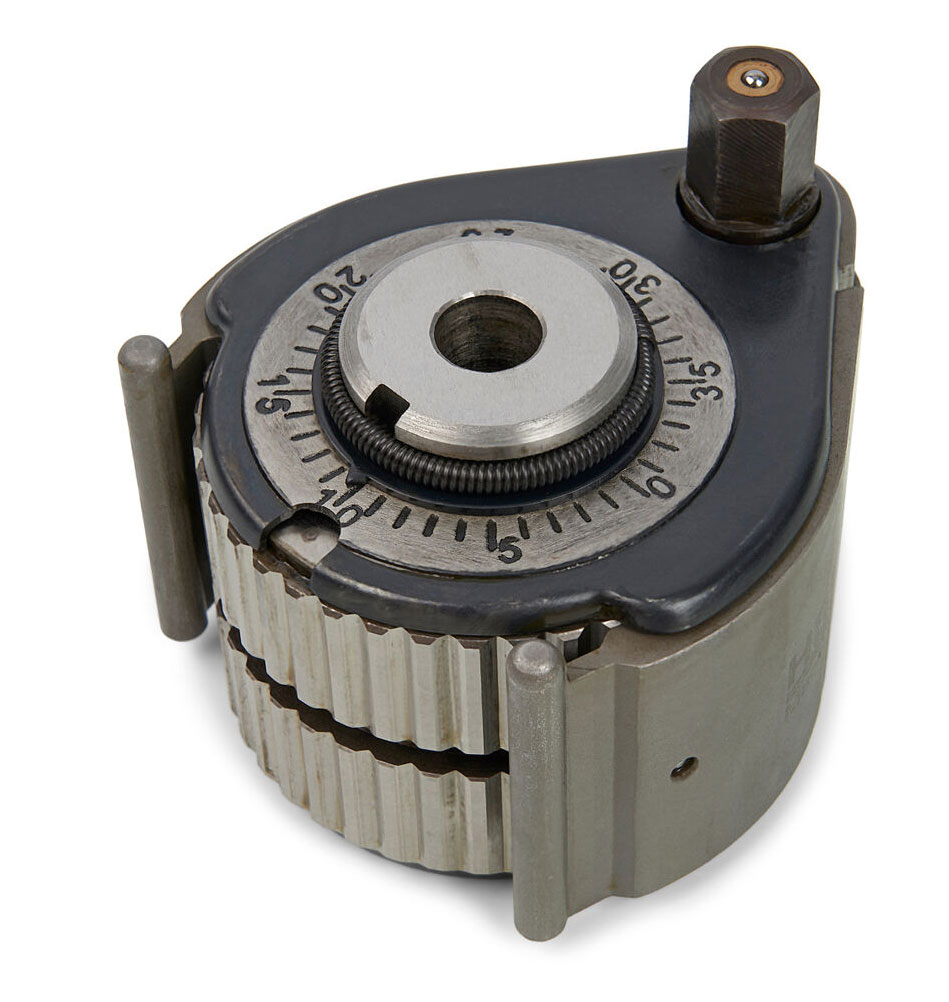

• 1ks upínací blok, celková výška 55 mm, šířka: 73 mm, délka: 83 mm

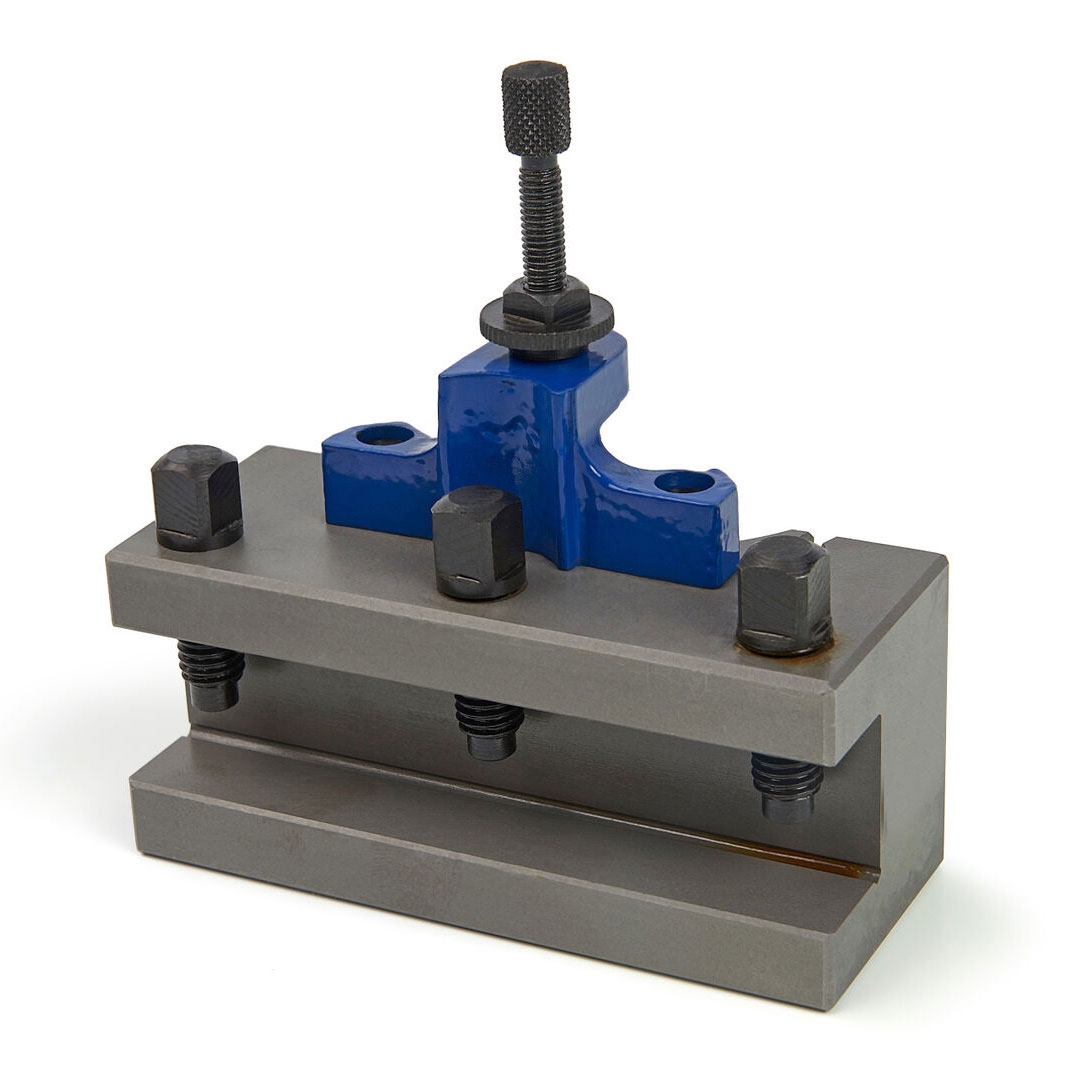

• 3ks upínací držáky pro hranatý nástroj (nůž - orientační rozměry)  - d x v x h - 90 x 40 x 36 mm, pro nůž  š x v - 14 x 20 mm

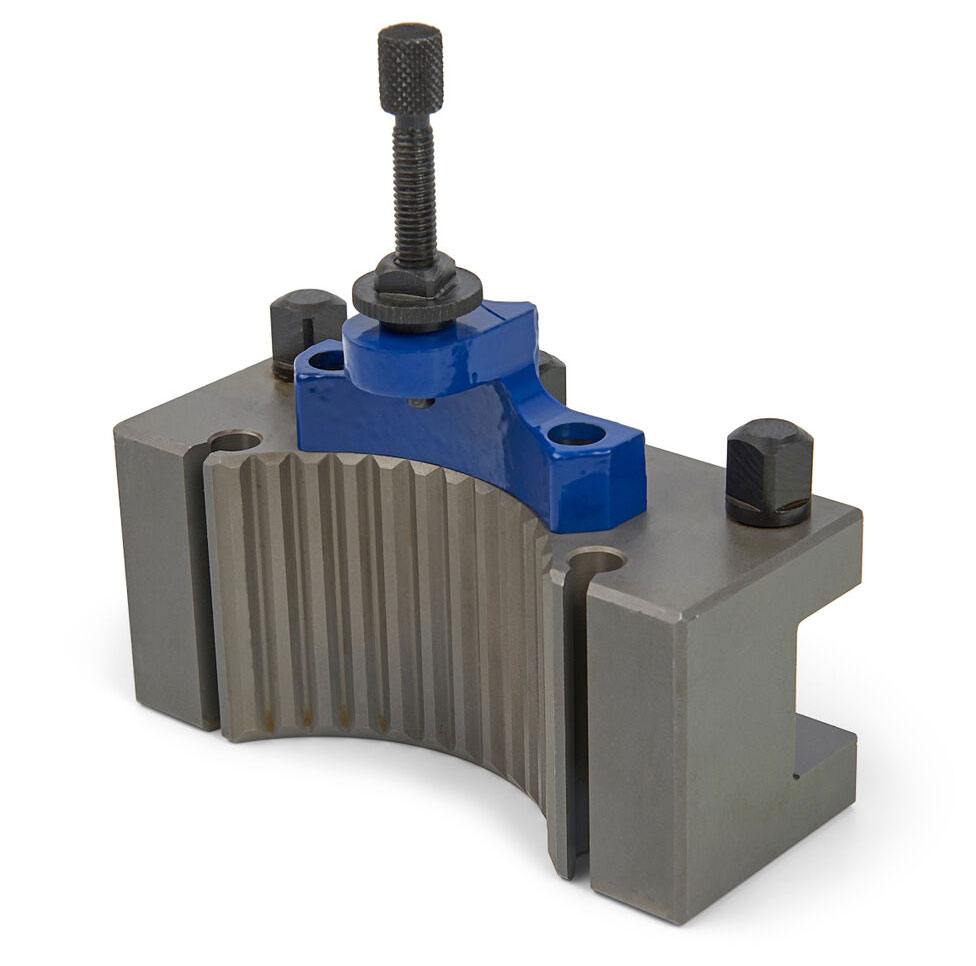

• 1ks upínací držák pro kulatý nástroj (nůž)
• příslušenství - upínací klíč

Další údaje:

• Opakovatelná přesnost 0,01 mm
• 40 různých nastavení úhlu
• Nastavení výšky pomocí rýhovaného šroubu

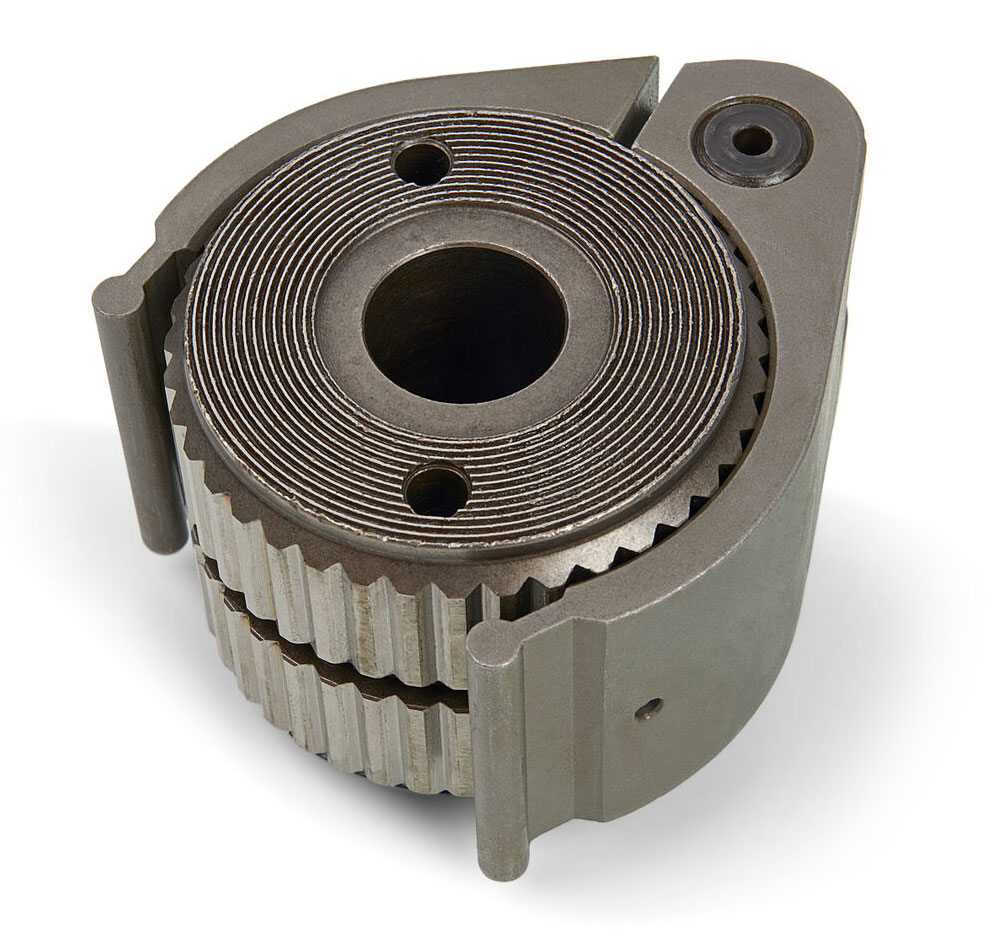

• Hlava a držák s profilovanými zuby
• Přesné upnutí držáku bez vůle.
