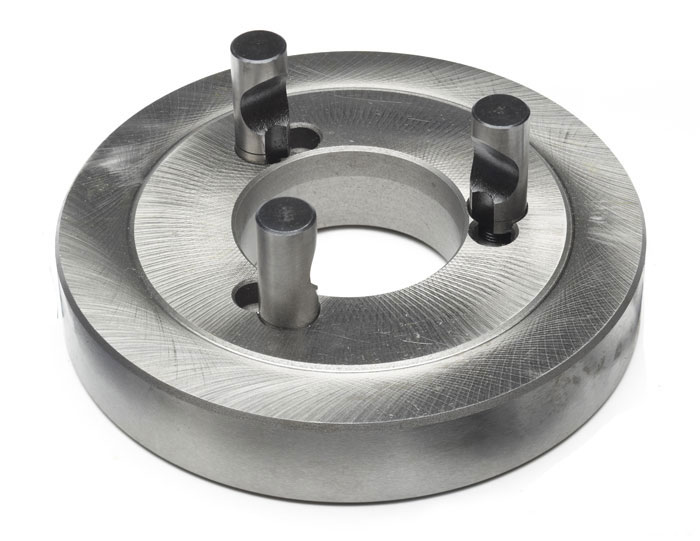

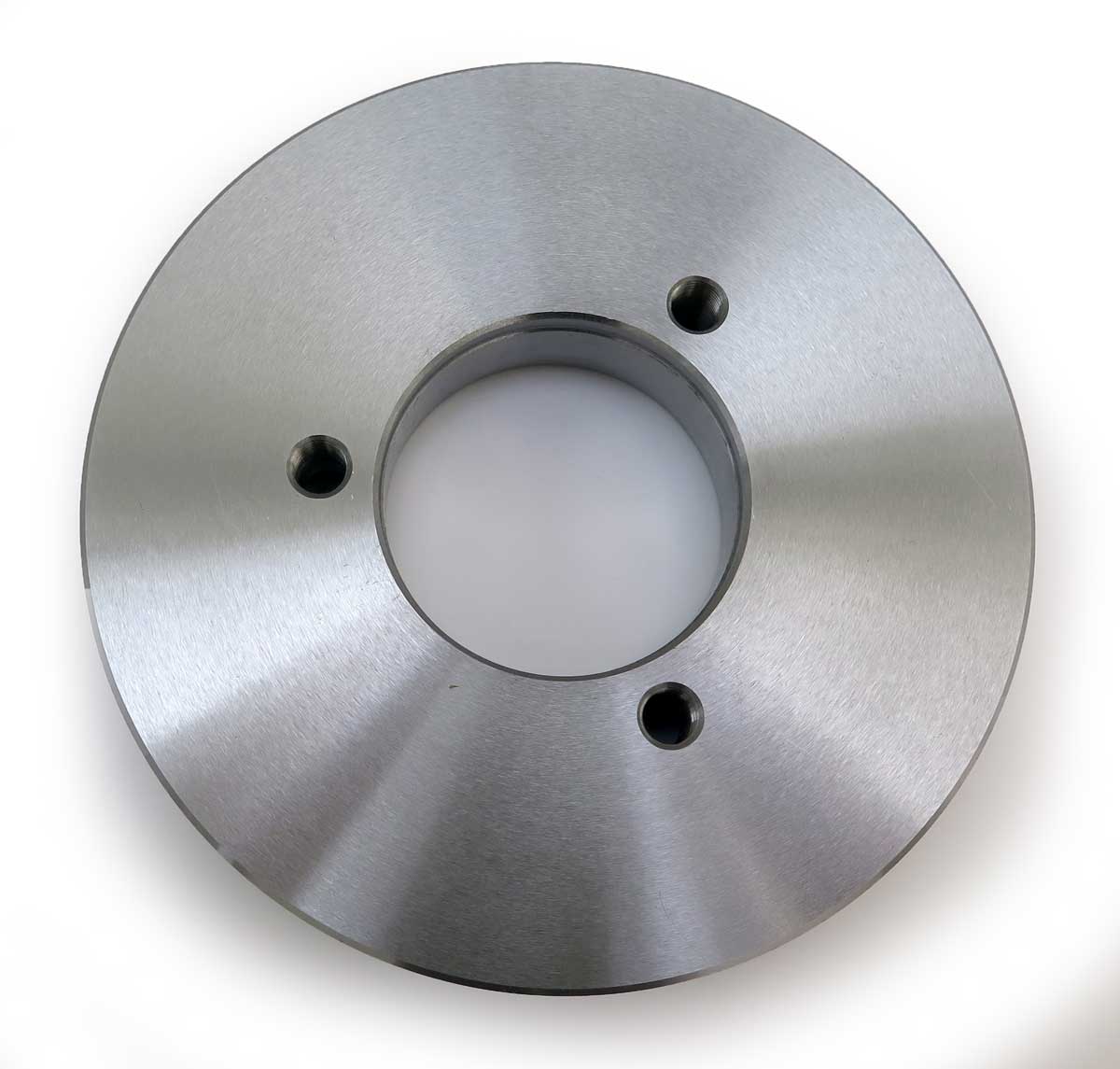

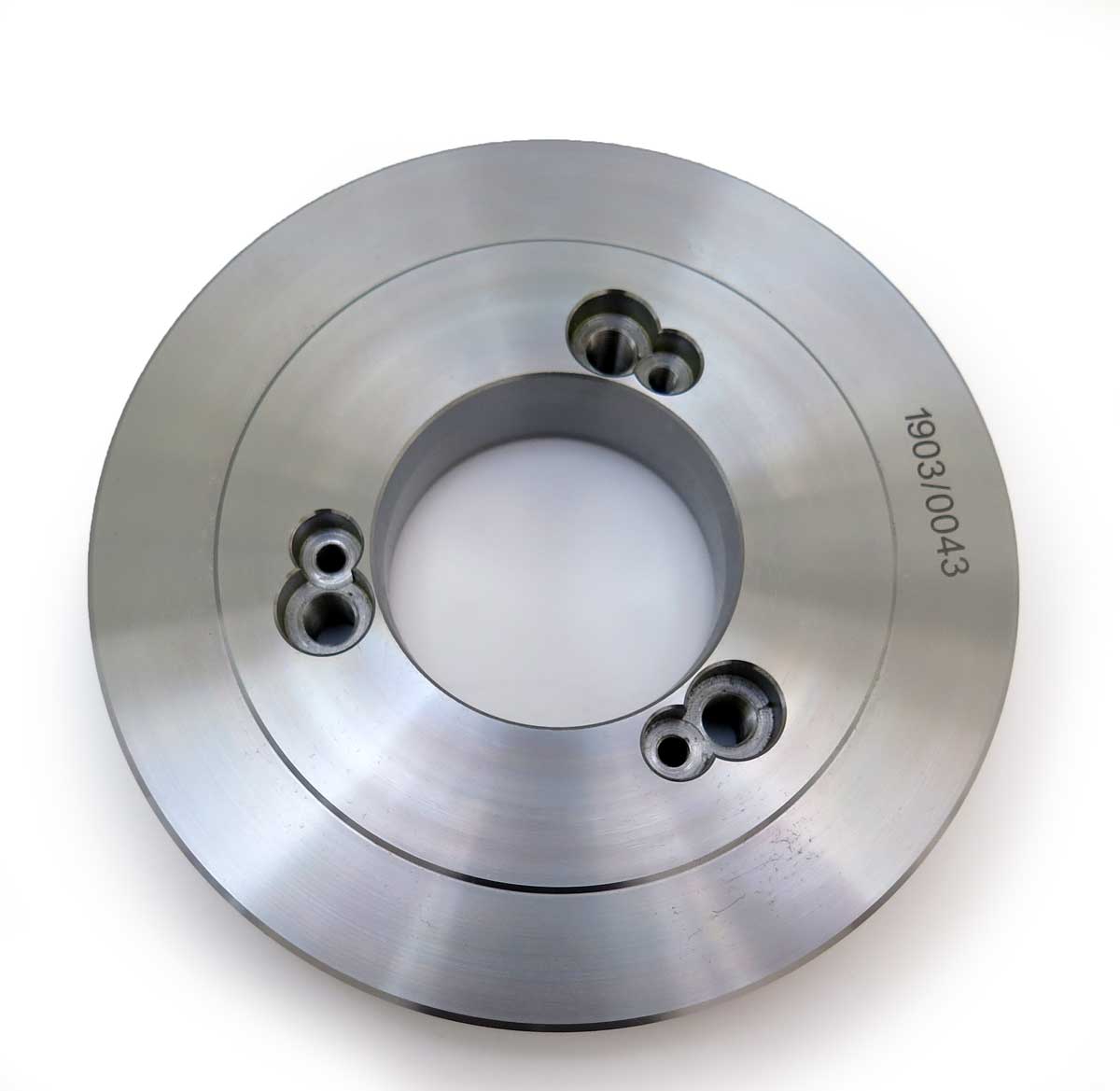

Příruba - upínací deska D1-4, 160 mm pro soustruh, Warco

Poznámka: obrázky jsou pouze ilustrační a nemusí zobrazovat skutečnou přírubu pro daný soustruh

Příruby pro soustruhy umožňují uchycení kleštinových nebo alternativních sklíčidel ke vřetenu. V nabídce máme celou řadu těchto upínacích desek pro námi nabízené soustruhy.

Příruba je vhodná pro střední univerzální soustruhy s vřetenem Camlock D1-4. Tyto stroje mají točný průměr 300 až 360 mm. Upínání odpovídá mezinárodní normě DIN 55029

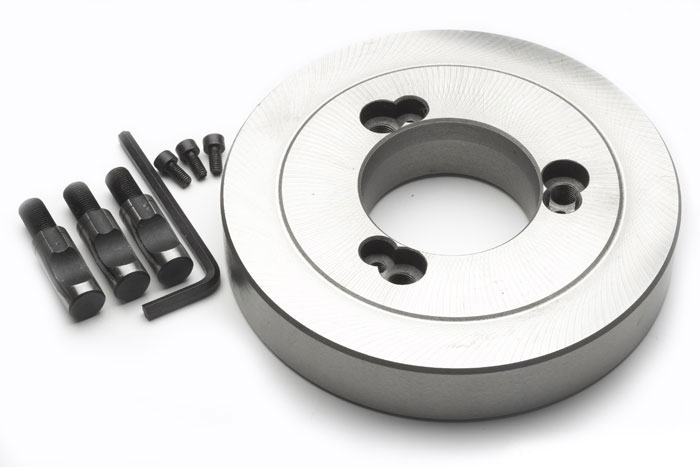

Připevnění příruby:

Tyto příruby potřebují mírně osoustružit přímo na daném stroji - v závislosti na použití - velice jednoduchý proces. Příruby jsou přizpůsobené vřetenu daného soustruhu.

Postup: Upevněte vhodnou přírubu k vřetenu vašeho soustruhu. Lehce seberte (osoustružte) lícní stranu, čímž dosáhnete přesnou rovinu a kolmost. Pak vysoustružte trn, který bude přesně pasovat na osazení na zadní straně kleštinového upínače. Je velice důležité, abyste změřili kruhovou rozteč (PCD) montážních otvorů, aby bylo možné upevnit kleštinový držák k přírubě.

Díky tomu, že každý soustruh má jinou kruhovou rozteč bude pravděpodobně nutné vyvrtat správný otvor a vytvořit v něm odpovídající závit pro dané sklíčidlo.

Zde je tabulka pro jednoduchou identifikaci přírub a typů soustruhů k nim vhodných:

Příruba je také vhodná pro soustruhy např.:

• Holzmann ED 1000N
• Holzmann ED 1000NDIG
• Warco GH1236
• Bernardo Standard 150 Basic
• Bernardo Standard 165 D
• Bernardo Profi 900 Vario
• OPTIturn TM 3310 (Optimum)
• Knuth Basic 180 V
