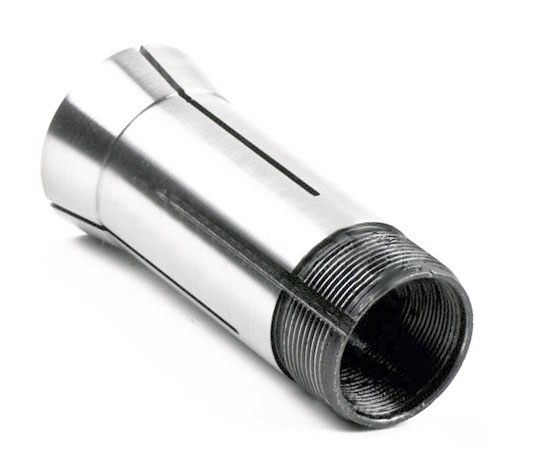

Přímá kleština 5C - měkká (polotovar), Warco

Přímá kleština 5C - měkká, Warco

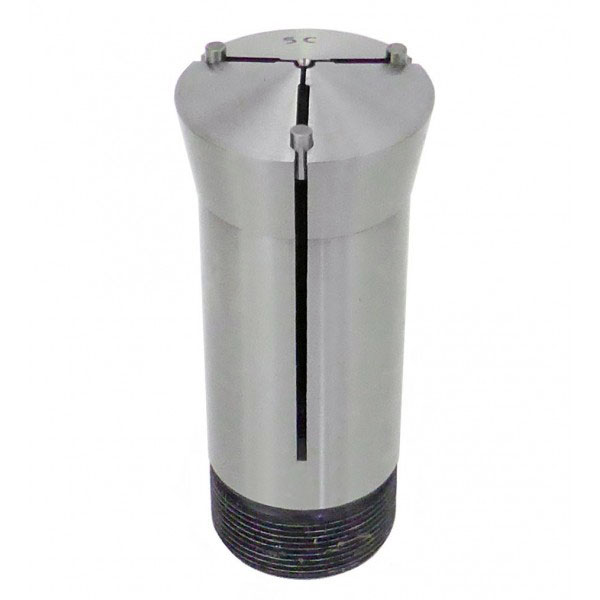

Tato kleština je stejně, jako například měkké čelisti pro soustruh, určena k individuálnímu opracování pro specifický účel upnutí obrobku a nebo nástroje.

popis standardních kleštin 5C:

• v nabídce jsou od 2 do 28 mm (metrické i palcové a nebo s šestihranem)

• kleštiny jsou přidržovány aretační tažnou strojní tyčí
• při zatažení kleštiny do otvoru nastává vysoce pevné přidržení obrobku/nástroje
• v kleštinách mohou být použity nástroje s válcovou stopkou a nebo se stopkou zakončenou závitem
• přímé kleštiny nepřesahují ven a tak umožňují využít maximálním způsobem rozsah svislého obrábění
• mohou držet i 4-hranný nástroj / obrobek
• kleštiny 5C mají aretační drážku proti otočení

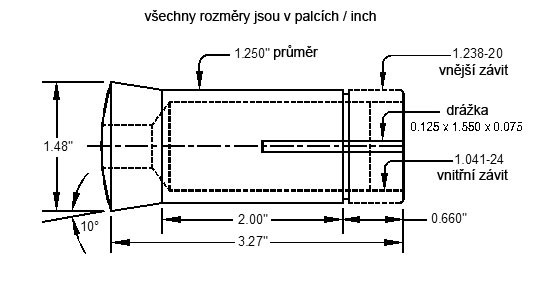

Systém kleštin 5C:

Na rozdíl od jiných kleštinových systémů, byly kleštiny 5C primárně vyvinuty pro upínání obrobků. Jsou až nápadně podobné systému R8 (bridgeport). Kleštiny jsou vtahovány dovnitř tažnou tyčí se závitem, který je vně kleštiny (kleštiny mají často i vnitřní závit) a díky tomu je možné obrobek prostrčit zcela skrz kleštinu i dutou tažnou tyč. Kleštiny 5C mají omezený rozsah upnutí, takže upínaný předmět musí mít velice blízký průměr.
