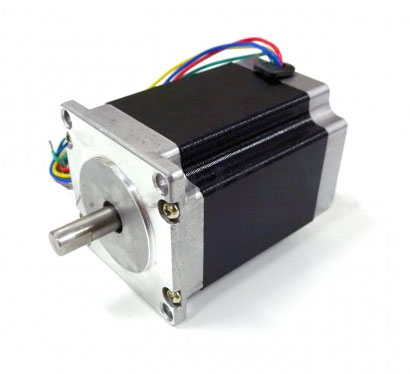

Krokový motor 1.8 Nm, 2 fáze, příruba Nema "23", CNC

Krokový motor 1.8 Nm, příruba Nema "23", CNC

Osvědčený a spolehlivý krokový motor pro CNC stroje

• 2 fáze
• 4 vývody

Tech údaje:

• Typ 23LC76

• úhel kroku - 1,8°
• Jmenovitý proud - 3 A

• Odpor vinutí - 1 Ohm
• Indukce - 3,5 mH

• Moment - 180 N.cm

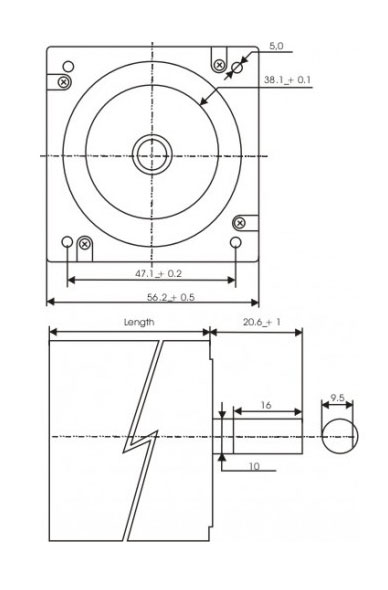

• Příruba - Nema 23
• Rozměr - (DxVxŠ) - 76 x 56 x 56 mm
• Délka osy - 19 mm
• Průměr osy - 8 mm
• Hmotnost - 1050 g

Zapojení cívek:

• červený:    A+
• zelený:      A-
• žlutý:         B+
• modrý:      B-

-------------------------------------------------------------

UPOZORNĚNÍ

Všechny elektrické komponenty jsou před odesláním otestovány a odzkoušeny.

Zapojení, případně naprogramování těchto elektrických komponentů vyžaduje zkušenného specialistu !

Při neodborné manipulaci může snadno dojít k poškození - taková manipulace může mít vliv na uznání záruky !

--------------------------------------------------------------
