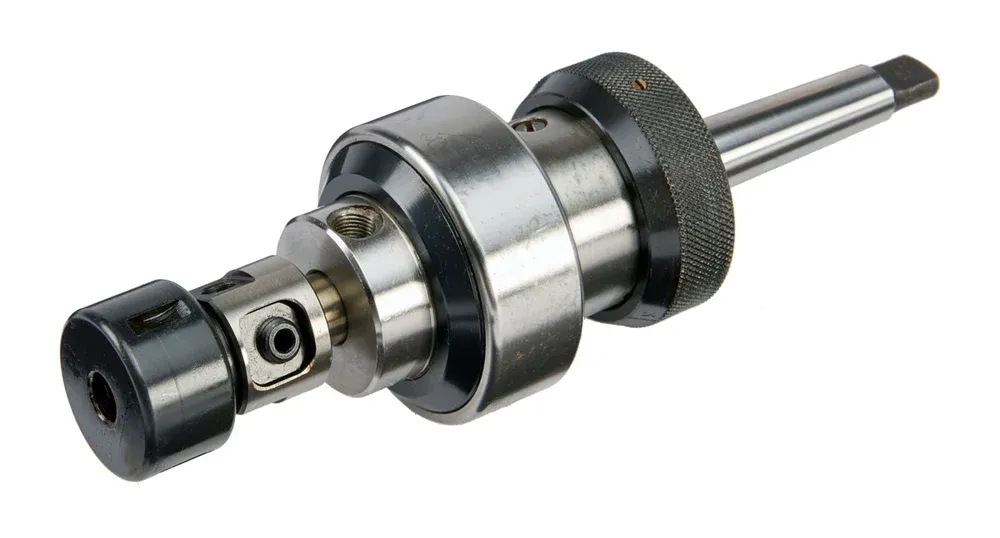

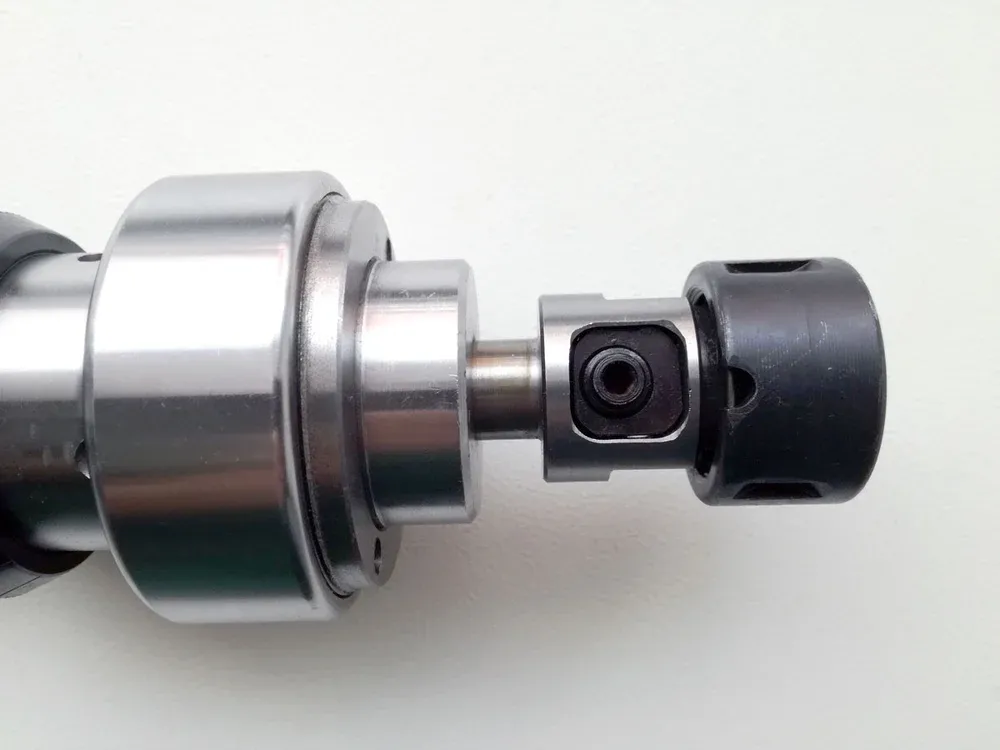

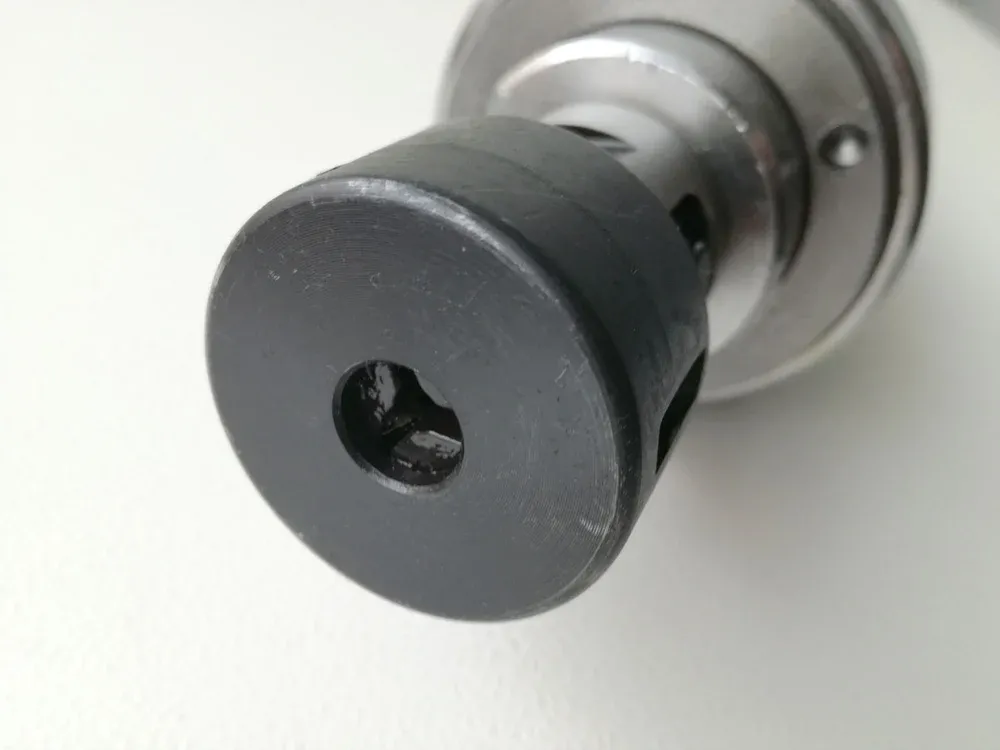

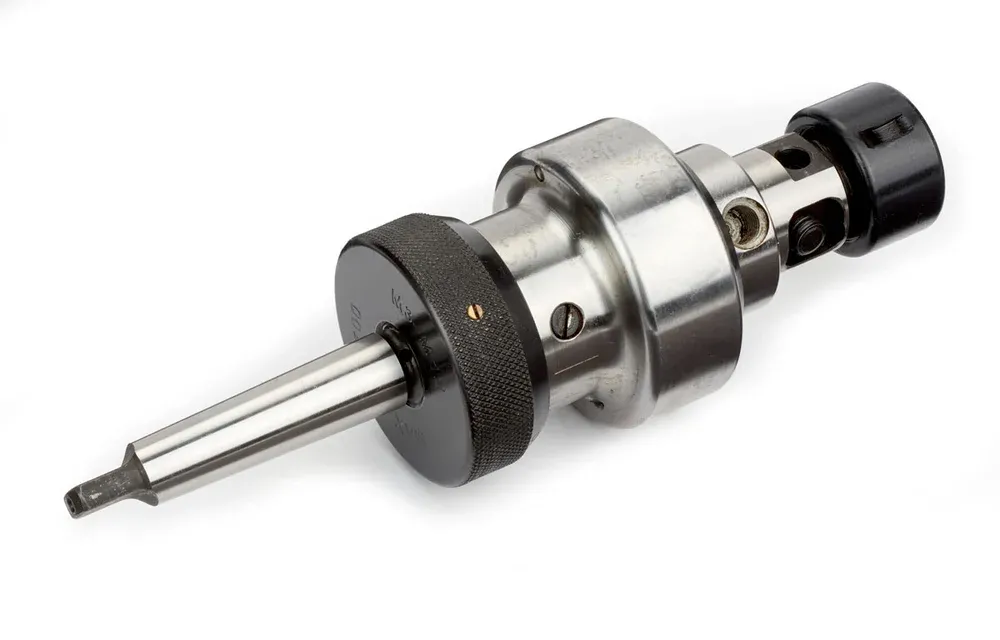

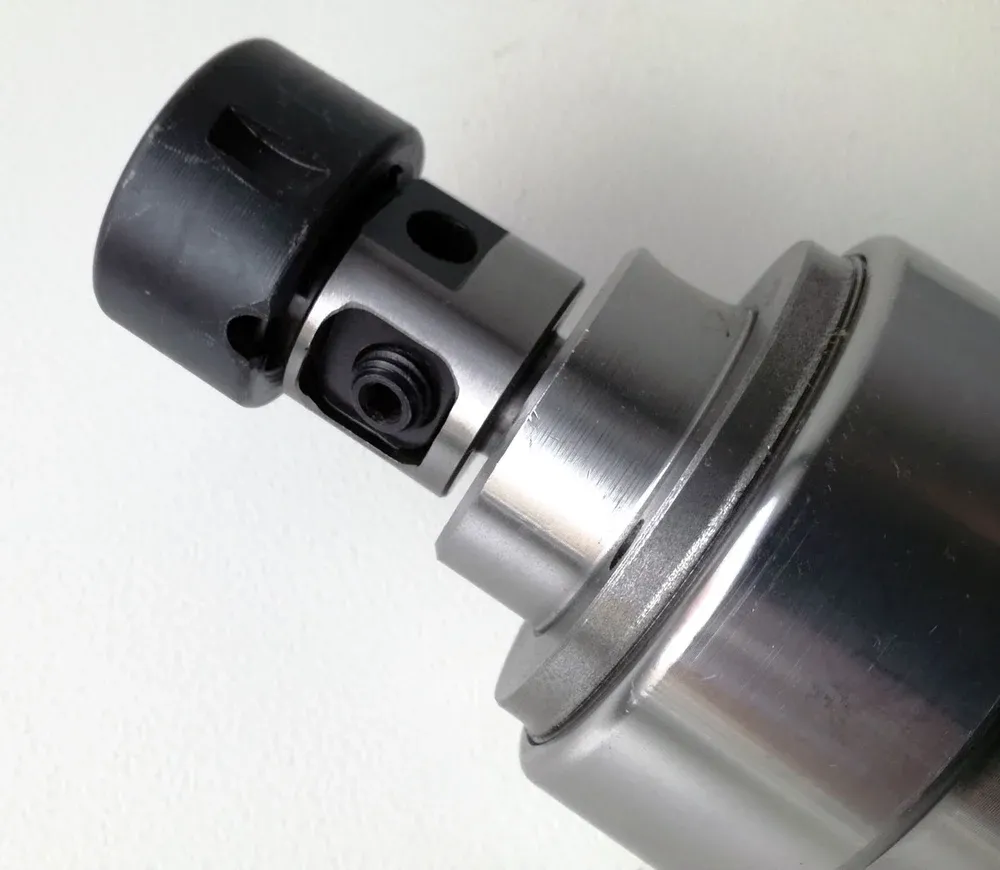

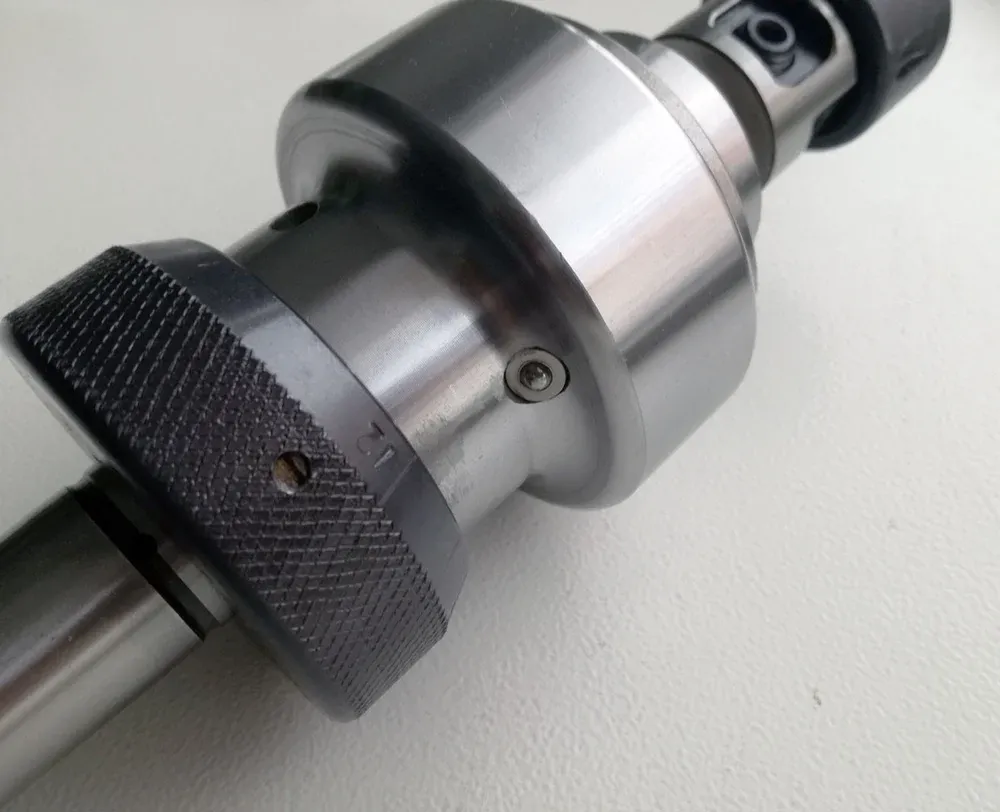

Automatická reverzovací závitová hlava MK2

Univerzální závitovací hlava určená pro vrtačky, frézky a soustruhy pro závitování v otvorech a slepých otvorech se standardními strojními závitníky.

Hlava obsahuje automatický zpětný mechanismus s dvojitou zpětnou rychlostí a nastavitelnou třecí spojku, aby nedošlo k poškození závitníků. Hlavy se dodávají pro upnutí s kuželem MK2 a MK3

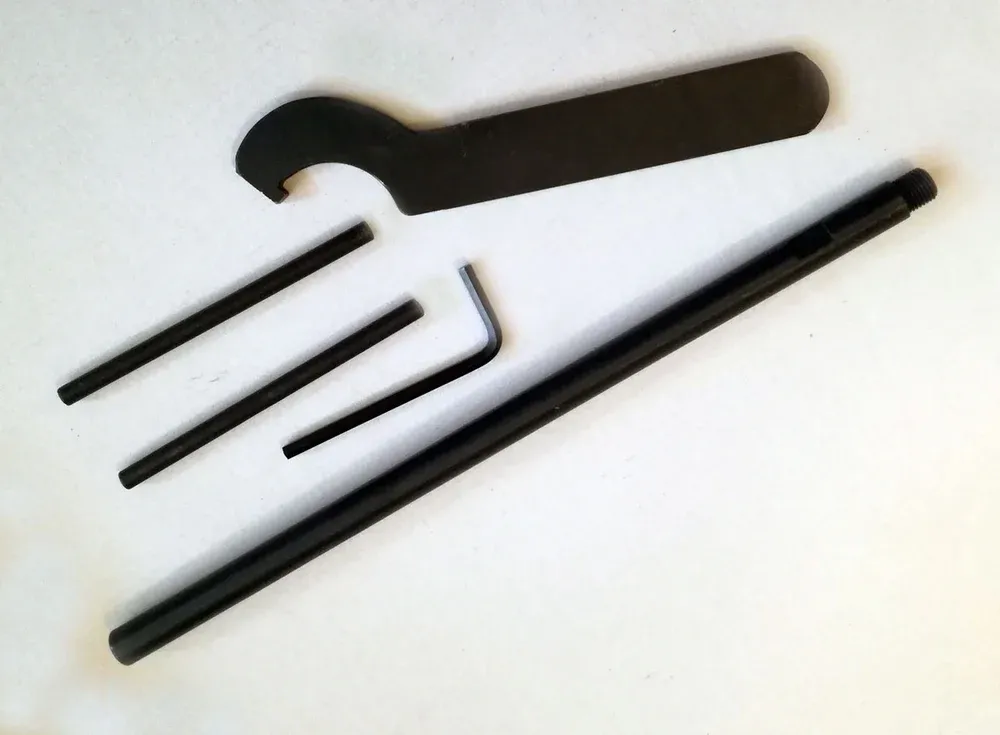

2 krátké tyče v sadě jsou určeny pro nastavení závitovací síly a momentu pro daný závit.

• pro závitníky M3 - M12
• max otáčky - 7.000 ot/min
• kužel: MK2
• vertikální výsun mechanismu hlavy - cca 10 mm
• max průměr dříku závitníku: cca 10,5 mm
• obsahuje maznici pro lubrikaci vnitřního mechanismu

DOPORUČENÉ ORIENTAČNÍ OTÁČKY PRO ŘEZÁNÍ ZÁVITŮ V RŮZNÝCH MATERIÁLECH

Otáčky v níže uvedené tabulce jsou přibližné a měly by být používány pouze jako doporučené. Nejvhodnější otáčky budou nejlépe určeny vyzkoušením aktuálně použitého závitníku, materiálu, vrtačky a chladicí kapaliny.

Palcový závit     1/16     3/16     1/4     5/16     3/8     1/2     5/8     3/4     1     1 1/4
Metrický závit     1,7         4         6         8         10      12      16       20     25      30
Ocel (ot/min)     750      525     450      375      300    225    200     175   150     95
Litina (ot/min)    950      870     750      625      525    450    360     245   200    145
Mosaz (ot/min) 1150    1000    900      750      650    540    450      320   250    180

Zde je video, jak podobné zařízení funguje:
